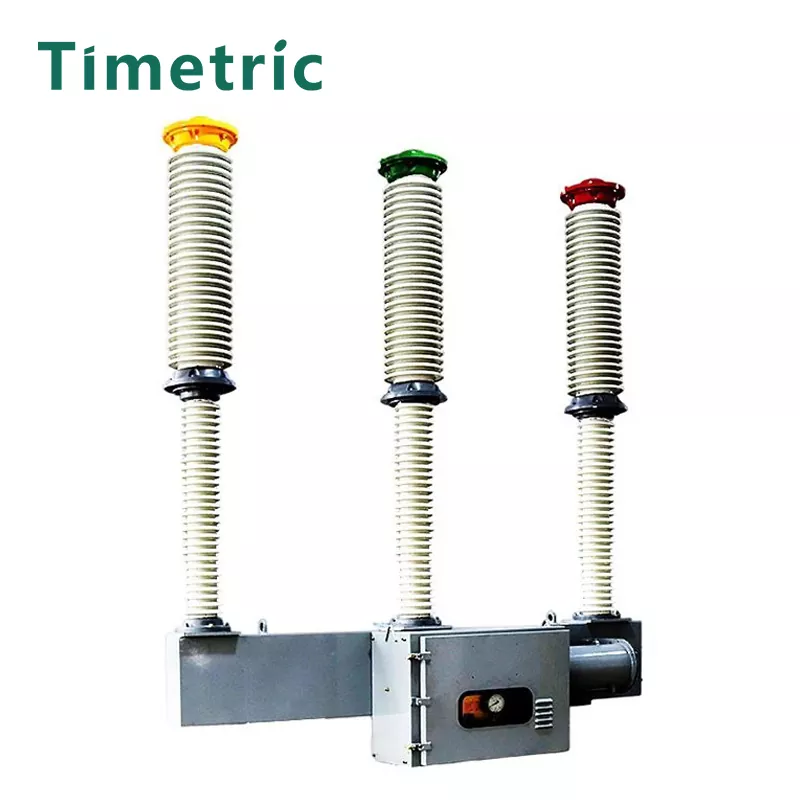

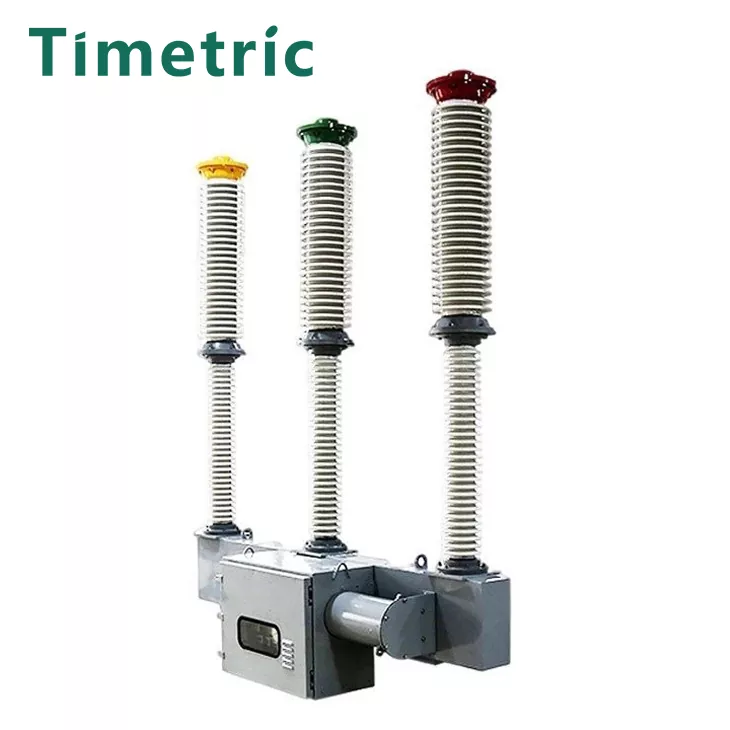

LW30-72.5 SF6回路ブレーカー

アイテム：LW30-72.5 SF6回路ブレーカー

ThelW30-72.5 SF6回路ブレーカーは、ASELFエネルギーアーク消火チャンバーを備えています。回路ブレーカーの各極には、アシングルカラム、単一砕石構造があり、一緒に3つの極が単一のフレームに組み立てられています。これらの極は機械的にリンクされ、アスプリングメカニズムによって動作します。

重要なコンポーネントは次のとおりです。

・Thearc interrupter磁器の上部の磁器の袖。

・ピラー磁器の袖と中央のフレーム。

・テーマメカニズムボックスは、フレームの底部に中央に位置し、スプリング動作メカニズムと電気制御部品を含んでいます。

・メカニズムのアウトプットロッドは、TheCrank ARMに接続します。

・ASF6ガス密度コントローラーは、フレームの前面に取り付けられています。

・フレームは、両端でサポートされています。

モデルの説明

主な技術パラメーター

構造と取り付け寸法

作業環境：

アイテム：LW30-72.5 SF6回路ブレーカー

LW30-72.5 SF6回路ブレーカーは、次の環境条件で確実に動作するように設計されています。

周囲温度：

1。高： + 40°100

2。低：-30°100

高度：

1.海抜2000メートル≤2000

2.この高度を超える設置には、定格断熱レベルの調整が必要です。

湿度条件：

1.毎日の平均相対湿度：≤95％

2.毎月の平均相対湿度：≤90％

地震抵抗：

1.最大強度は8度で地震に耐えることができます。

風の圧力：

1.最大風速：34 m/s（700 Paに相当）。

汚染レベル：

1.クラスIII以下の汚染レベルがあるエリアへの設置に適しています。

その他の要件：

1.周囲の空気中の可燃性、爆発性、または腐食性ガスがない。

2.設置サイトは、頻繁かつ重度の振動を起こしやすくしないでください。

電気回路の故障の考えられる原因

アイテム：LW30-72.5 SF6回路ブレーカー

SF6ガスの枯渇：

1.漏れや補充が不十分なためのSF6ガスの喪失により、消火と断熱性の性能が低下する可能性があります。

アーク中断の障害：

1.アーククエンシングシステムの誤動作または不適切な動作により、不十分なアーク消火。

機械的リンケージの障害：

1.スプリングメカニズムまたはリンケージコンポーネントの機械的障害は、適切な開閉作業を防ぐことができます。

汚染または腐食：

1. SF6ガスまたは内部成分に水分または汚染物質の存在は、性能と断熱特性を低下させる可能性があります。

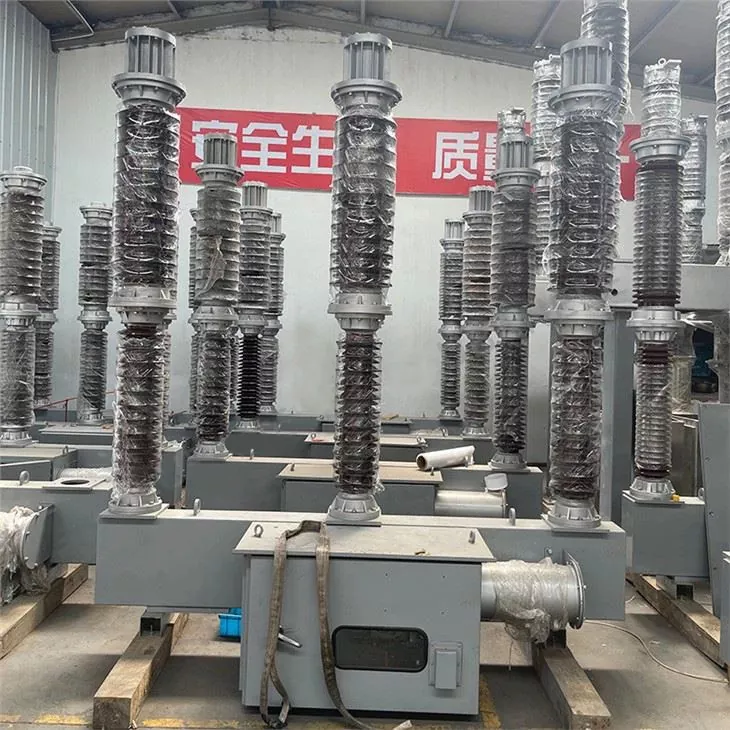

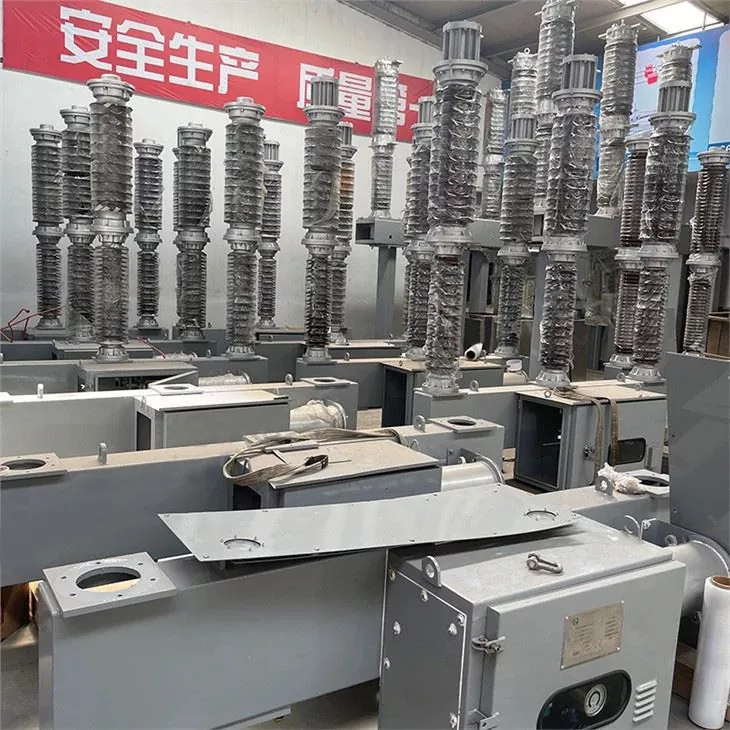

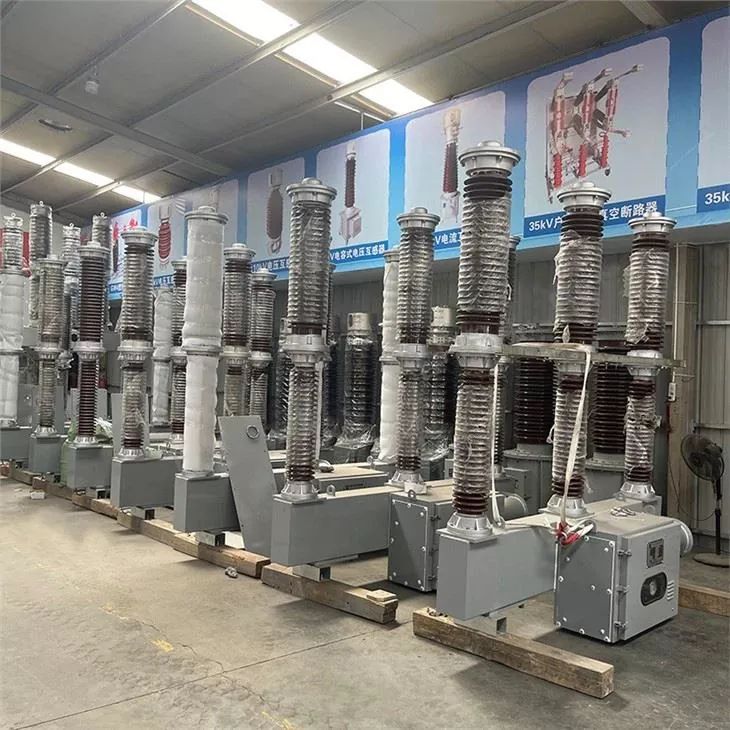

製品リアルショット

よくある質問

アイテム：LW30-72.5 SF6回路ブレーカー

・Q：LW30-72.5 SF6回路ブレーカーの定格電圧はいくらですか？
A：定格電圧は72.5 kVです。

・Q：LW30-72.5 SF6回路ブレーカーの主要なアプリケーションは何ですか？
A：主に電気ネットワークの送信ラインと配電ラインの保護に使用されており、コンデンサスイッチングにも使用できます。

・Q：LW30-72.5 SF6回路ブレーカーはどのような中断媒体の使用ですか？
A：SF6（硫黄ヘキサフルオリド）ガスを中断および絶縁培地として使用します。

・Q：LW30-72.5 SF6回路ブレーカーはどのようにアークを消滅させますか？
A：SF6ガスがアークを急速に冷却し、中断後に誘電体を回復する自己エネルギーアーク消滅原理を利用します。
