90kv 110kv SF6 サーキットブレーカー

90kv 110kv Sf6 サーキットブレーカーは、新世代の自己エネルギー型高電圧サーキットブレーカーです。この製品は次の目的で設計されています。

アプリケーション:

● 負荷電流および短絡故障電流の投入および遮断。

● AC 50Hz、126kV 電力システムにおける電力機器および接続線の制御と保護。

高度機能:

●海抜2500メートル以下の地域での使用に適しています。

絶縁と消弧:

●絶縁媒体と消弧媒体にSF6ガスを採用しています。高山地域ではSF6とCF4の混合物が使用されます。

動作メカニズム:

●自己エネルギー消弧原理を採用し、スプリング作動機構を備えています。

主な技術パラメータ

構造と取付寸法

作業環境：

品目: LW9-72.5 六フッ化硫黄サーキットブレーカー 設置および動作条件

高度：

●海抜2500メートル以下の地域での設置に適しています。高地で使用する場合は、定格断熱レベルの調整が必要になる場合があります。

周囲温度:

● 指定された温度範囲内で動作するように設計されています。通常、上限は +40°C、下限は -30°C です。

湿度:

● SF6 ガスの絶縁特性に影響を与える湿気の侵入を防ぐため、サーキットブレーカーは低湿度の環境に設置してください。

風圧:

●耐風圧700Pa(風速34m/s相当)まで耐えられること。

耐震性:

●震度8度までの地震に耐えます。

汚染レベル:

● クラス I 汚染レベルに分類される環境で使用するように設計されており、汚染の少ない地域でも信頼性の高い動作を保証します。

電気回路の故障の考えられる原因

絶縁破壊:

湿気の侵入や汚染物質による絶縁の劣化は、短絡やアーク放電を引き起こす可能性があります。

SF6ガス漏れ：

SF6 ガスが失われると、絶縁効果が低下し、電気的故障のリスクが高まる可能性があります。

機械的故障:

バネ操作機構やその他の機械部品に不具合があると、サーキットブレーカーが正常に動作しなくなる可能性があります。

電気コンポーネントの故障:

制御リレー、接点、または回路保護装置の故障は、回路の中断につながる可能性があります。

オーバーロード:

定格電流を超えて連続動作すると、過熱や回路ブレーカーの損傷が発生する可能性があります。

短絡イベント:

突然の短絡により、回路ブレーカーの遮断容量を超える過剰な電流が発生する可能性があります。

環境要因:

極端な温度、高湿度、または汚染は、回路ブレーカーの性能と信頼性に悪影響を与える可能性があります。

不適切な設置またはメンテナンス:

不適切な設置方法や不適切なメンテナンスは、動作障害を引き起こす可能性があります。

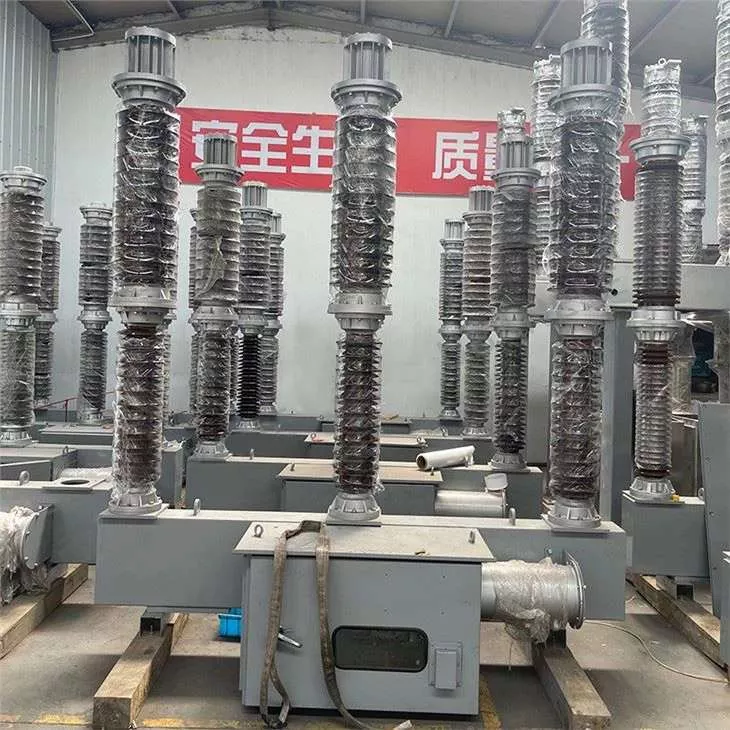

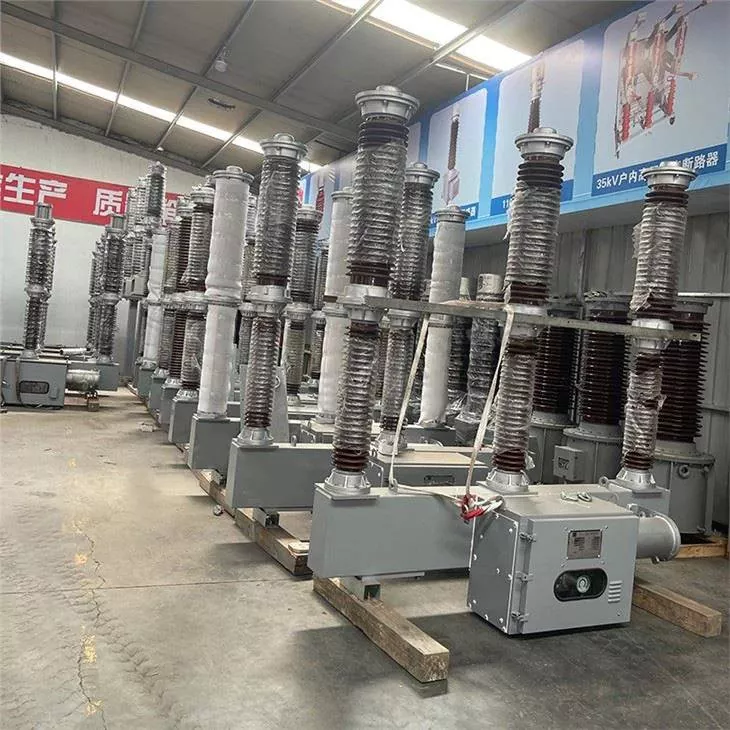

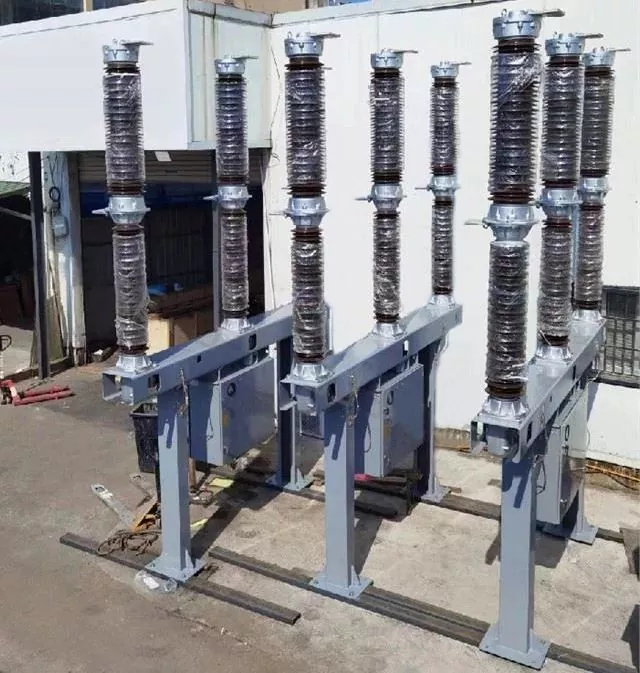

製品リアルショット

よくある質問

Q1: 90kV および 110kV SF6 サーキットブレーカーの主な目的は何ですか?

A1: 回路ブレーカーは、電力システムの負荷電流と短絡故障電流を閉じて遮断するように設計されており、電力機器の制御と保護を提供します。

Q2: ブレーカーに使用されているガスの種類は何ですか?

A2: サーキットブレーカーは、絶縁および消弧媒体として六フッ化硫黄 (SF6) ガスを使用しています。高山地域では、SF6 と CF4 の混合物が使用される場合があります。

Q3: このサーキットブレーカーの動作条件は何ですか?

A3: 標高 2500 メートル以下、周囲温度が -30°C ～ +40°C の範囲で効果的に動作します。
