SF6 ガス遮断器

アイテム:Sf6 ガスサーキットブレーカー

SF6 ガス遮断器は、屋外での使用のために設計された次の仕様の三相高電圧電気機器です。

●交流周波数：50Hz

●定格電圧：72.5kV以下

●定格電流：最大3150A

主に送電線や変電線の保護に使用されます。サーキットブレーカーはフレームに取り付けられた 3 つの極で構成されており、1 つの極だけでは動作できません。

SF6 ガス遮断器の利点:

1. 強力な遮断能力: 大電流を効果的に遮断します。

2. 長い電気寿命: 長期間の運用使用向けに設計されています。

3. 高い絶縁レベル：電気的故障を防ぐために優れた絶縁を提供します。

4. 優れたシール性能: 信頼性を確保し、メンテナンスを最小限に抑えます。

主な技術パラメータ

構造と取付寸法

作業環境：

● 温度範囲: 特定のモデルには異なる制限がある場合がありますが、通常は -25 °C ～ +40 °C の広い温度範囲で効果的に動作するように設計されています。

● 湿度: ブレーカーは高湿度の環境でも機能しますが、適切に密閉されているため、ガス室に湿気が侵入することはありません。

● 高度: 気圧の低下に合わせて性能仕様が調整されており、高地の場所に適しています。

●汚染レベル:さまざまな汚染レベルの環境で使用できます。ただし、汚染がひどい地域では、適切な断熱とメンテナンスを確保することが不可欠です。

電気回路の故障の考えられる原因

●絶縁破壊：絶縁材の劣化や損傷により、ショートや地絡が発生することがあります。

● SF6 ガスの汚染: SF6 ガス中の不純物や水分は絶縁特性を損ない、故障の原因となることがあります。

● 機械的故障: 可動接点や操作機構などの機械コンポーネントの磨耗は、動作上の問題を引き起こす可能性があります。

● 不適切なメンテナンス: 定期的な検査やメンテナンスが行われていないと、気付かない磨耗や故障が発生する可能性があります。

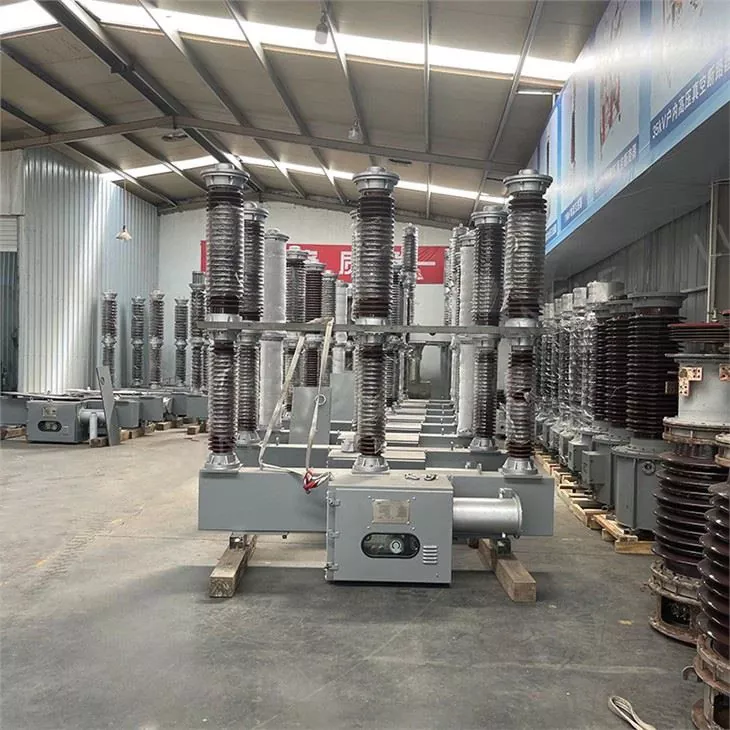

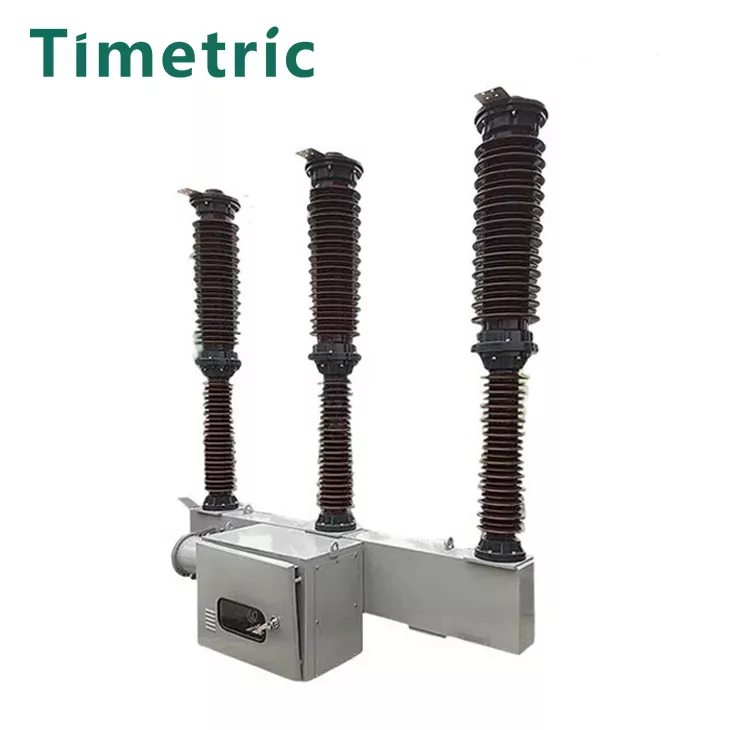

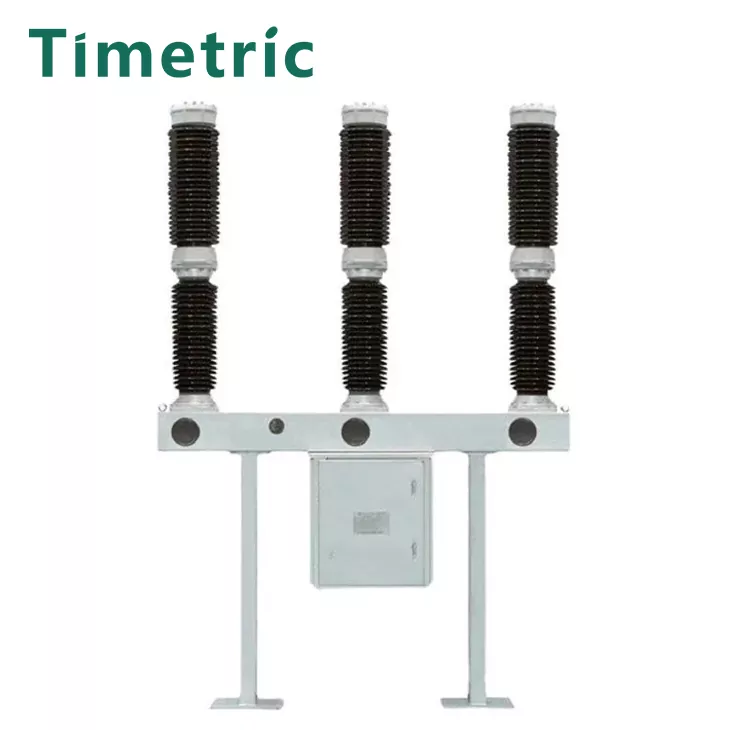

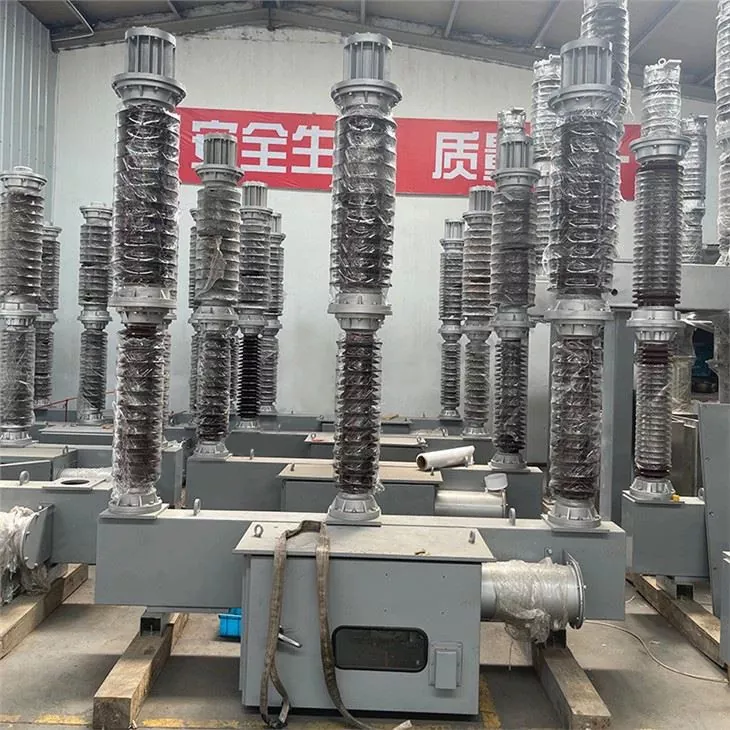

製品リアルショット

よくある質問

A1:SF6ガスとは何ですか?
Q1:SF6 (六フッ化硫黄) は、高電圧機器の絶縁および消弧媒体として使用される電気陰性ガスです。

A2:なぜサーキットブレーカーにSF6ガスが使われているのですか?
Q2:SF6ガスは絶縁性に優れ、遮断能力が高いため、高電圧用途におけるアーク防止や安全確保に有効です。

A3:SF6 ガス遮断器の主な利点は何ですか?
Q3:主な利点としては、強力な遮断容量、長い電気寿命、高い絶縁レベル、優れたシール性能が挙げられ、メンテナンスの必要性が軽減されます。

A4:SF6 ガス遮断器の一般的な動作環境はどのようなものですか?

Q4:広い温度範囲、高湿度、高地などのさまざまな条件で動作するように設計されていますが、良好な換気と適切な密閉が必要です。
