40.5kv 33kv 36kv SF6回路

アイテム：40.5kv 33kv 36kv SF6回路ブレーカー

40.5kV、33kV、および36kV SF6回路ブレーカーは、3相AC 50Hz、35kVの送電および流通システム用に設計されています。制御および保護デバイスとして機能し、タイサーキットブレーカーとして、またはコンデンサバンクの切り替えにも使用できます。

SF6ガスの特性：

密度：SF6ガスは、空気の5.135倍です。

沸点：大気圧で-60°C。

化学的安定性：150°C未満では、SF6は化学的に不活性のままであり、回路ブレーカーの金属、プラスチック、またはその他の材料とは反応しません。

ARC分解：ARCの高温下で分解すると、SF6はARCの絶滅後に迅速に再合成し、空気接触による炭素含有量も酸化のリスクもありません。

誘電強度：

1 ATMでは、SF6は空気の誘電体の2〜3倍です。

3 ATMでは、その誘電体強度は、従来の断熱オイルの強度を満たすか、それを超えることができます。

中断性能：SF6には、基本的な開いたチャンバー内の空気の100倍の並外れた中断容量があります。アーク電流がゼロに近づくと、アーク列の高温コア（非導電性層によって除外）は、電流がゼロを通過した後、アークギャップの誘電強度を急速に回復します。

モデルの説明

主な技術パラメーター

構造と取り付け寸法

作業環境：

アイテム：40.5kv 33kv 36kv SF6回路ブレーカー

設置および動作条件

インストール方法：サイドマウント、ミドルマウント

周囲の気温：

高： + 40°100

低：-30°100

高度：≤2000m（2000mを超える高度の場合、それに応じて定格断熱レベルを上げます）

風圧：700 pa（34 m/sの風速に相当）

地震強度：最大8度

汚染レベル：クラスi

毎日の最大温度変動：≤25°C

電気回路の故障の考えられる原因

アイテム：40.5kv 33kv 36kv SF6回路ブレーカー

断熱性不足：断熱材の劣化または汚染は、故障につながる可能性があります。

湿気浸漬：SF6ガスチャンバーへの湿気の侵入は、誘電強度を低下させ、断層につながる可能性があります。

ガス漏れ：SF6ガスの漏れは、断熱材と中断能力を低下させる可能性があります。

機械的障害：回路ブレーカーのメカニズムなど、摩耗または損傷した可動部品は、動作を損なう可能性があります。

接触侵食：頻繁に切り替えると、接触点が侵食され、回路ブレーカーの有効性が低下します。

過負荷：定格容量を超える過剰な電流の流れは、過熱や損傷につながる可能性があります。

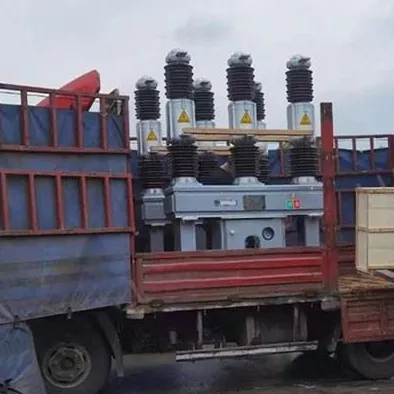

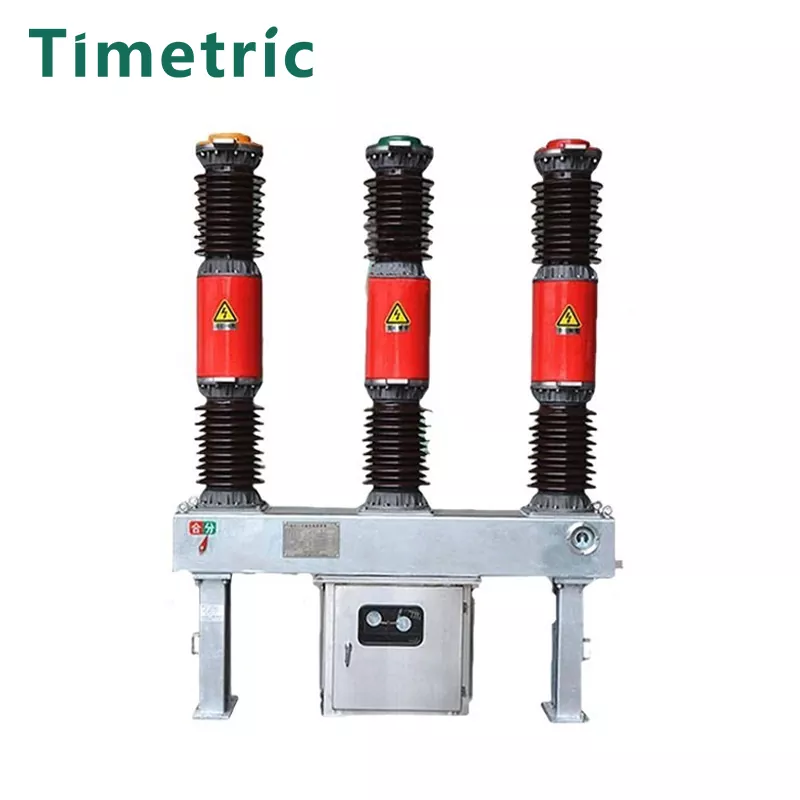

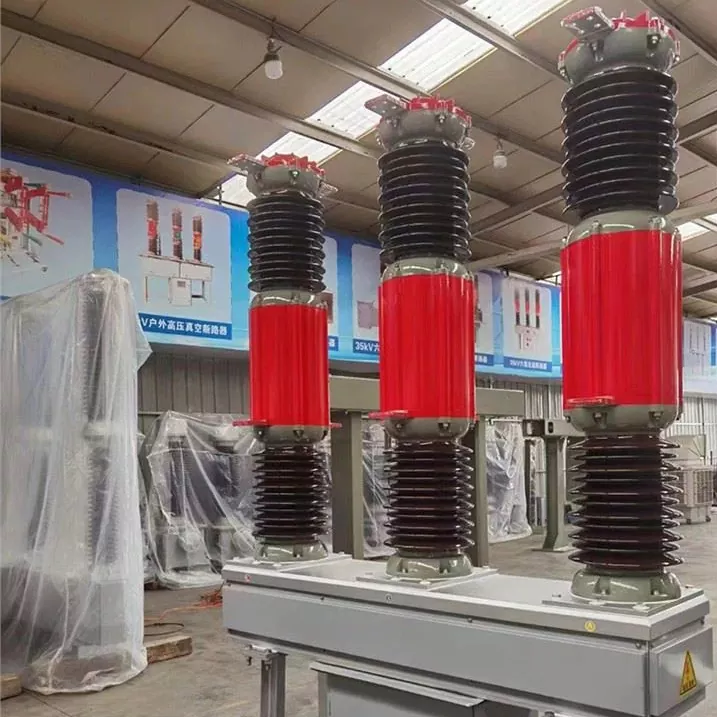

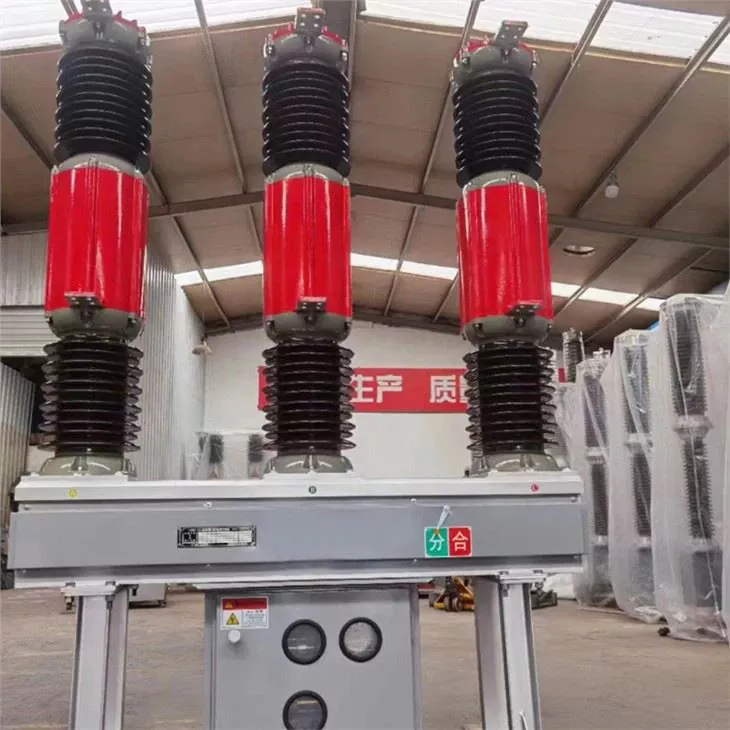

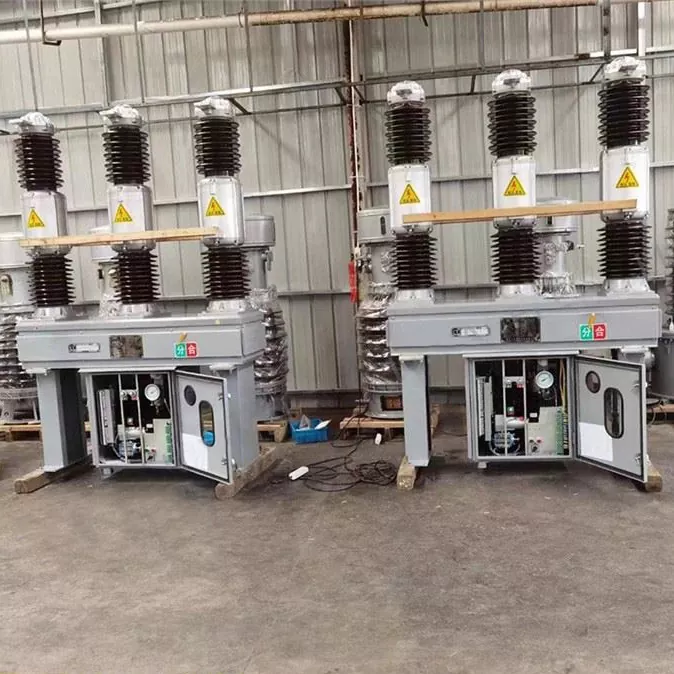

製品リアルショット

よくある質問

Q1：SF6回路ブレーカーの主な機能は何ですか？
A1：電力伝達と流通システムの制御と保護に使用されており、タイサーキットブレーカーとしても、コンデンサバンクの切り替えにも使用できます。

Q2：サーキットブレーカーで使用されるガスとその理由は何ですか？
A2：SF6ガスは、優れたアーク拡張および断熱特性に使用されます。誘電率が高く、回路ブレーカーで一般的に使用される他の材料とは反応しません。

Q3：SF6は断熱材の観点から空気と比較してどうですか？
A3：SF6は、1気圧での空気の2〜3倍の誘電強度を持ち、より高い圧力で断熱油の強度を超える可能性があります。

Q4：適切な操作の環境条件は何ですか？
A4：周囲温度は +40°Cから-30°Cの間でなければなりません。高度は≤2000m（高度が高いため断熱を必要とする必要があります）、風の圧力は700paを超えてはならず、汚染レベルはクラスIでなければなりません。
