屋内用 JZ-58 コア航空ソケット

屋内用 JZ-58 コア航空ソケット

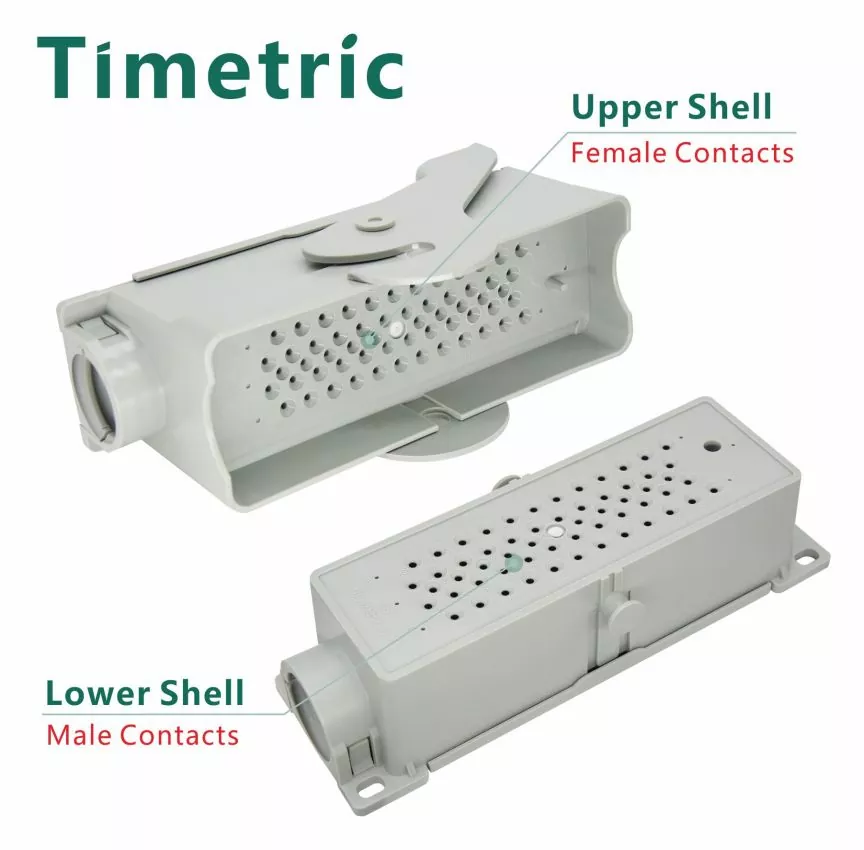

JZ-58 コア真空サーキット ブレーカー コネクタは、合計 58 ペアのピンとソケット コンポーネントで構成される構成を特徴としています。必要な数の接点ペアの選択は、特定の要件に合わせてカスタマイズできます。

接続作業は、まずプラグシートのロックを解除し、プラグをソケットから外します。それぞれのカバーを取り外した後、指定されたピン穴またはソケット開口部にワイヤを挿入します。これらのワイヤーは専用のクランプを使用してしっかりと固定できます。ピンまたはジャックが対応するプラグまたはソケット ベースに挿入されると、取り付けが成功したことを示すカチッという音が聞こえます。その後、ワイヤーハーネスをリードポートを通して外に導き、保護を強化するために金属スプリングで裏打ちされた指定のプラスチック軟質チューブ (M36×8) を使用します。カバー プレートを使用して、このアセンブリをプラグまたはソケット ベースに固定します。ワイヤーハーネスのもう一方の端で、専用のターニングヘッドを機器にしっかりと固定します。

プラグとソケットのベースの内側では、ピンとジャックが両面クリップを使用して所定の位置にしっかりと保持されます。これにより、使用中の安定性が確保されます。

誤った取り付けによりピンやソケットの交換が必要になった場合は、付属の専用取り外し工具（フォーク）を使用できます。このツールを使用すると、ピンとソケットを柔軟かつ損傷なく取り外すことができます。取り外しプロセスには、交換するピンの大きい方の端とソケット ベースの蝶穴にフォークの引き出しピースを挿入することが含まれます。フォークをゆっくり引き抜くとピンやソケットが外れます。このプロセスで抵抗が生じた場合は、ピンの頭から押し戻すか、細いロッドを使用してソケットを押し戻すことができます。

注文する際は、ワイヤのサイズ要件を指定することが重要です。標準構成では 1.5 角線に対応していますが、1 角、2.5 角、または 4 角ピンとの互換性が必要な場合は、ご注文時にご希望をご指定ください。さらに、プラグとソケットを個別に注文するオプションも利用できます。
