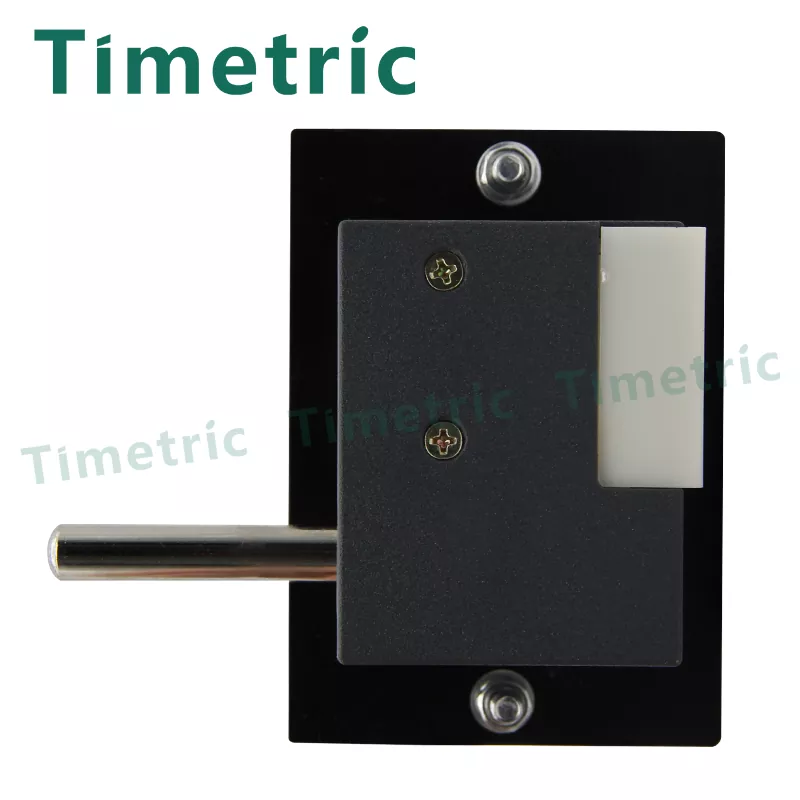

屋内220V電磁錠

1: インストール手順

1. パネル取付ネジからM5ナット、ばね座金、平座金を取り外します。
2. ロック本体のボルト側をキャビネットドア開口部の外側に差し込み、取り付けネジを60mmの穴に合わせて回します。ロックとキャビネットのドアパネルが平らであることを確認してください。
3. キャビネットドアの内側に、平ワッシャー、スプリングワッシャー、M5 ナットをロックパネルの M5 ネジに取り付けます。 M5ナットを締めます。

2: 使用説明書

(1)通常動作

ａ．ボタンを押して電源をオンにします。電磁コイルにより可動鉄心とロックボルトストッパーを分離します。ロック解除インジケーター ライトが点灯し、ロック解除の準備ができていることを示します。

b.ハンドルをロック解除方向（左時計回り、右反時計回り）に回します。限界位置に力を加え続けると、ロック ボルトが自動的にロック位置に戻り、キャビネットのドアを開けることができます。ロックが解除されていない場合、ロックボルトは自動的にロックされます（オートリセット）。すでにロックされている場合は、ロック要件を満たすためにハンドルを手動で回します。

注：A ロックと B ロックの外観および取り付け寸法は同じです。

(2)操作方法

A. ダイヤルボタン B. プルハンドル

(3)手動ロック解除

ａ．ボタンを押すと電源が切れ、ロック解除ライトが消えます。移動鉄心がロックボルトストッパーに張り付き、ロック解除不可を示します。

b.特殊なロックを解除するには、ロック解除キーを挿入し、パネルに表示されている「-」停止位置まで 90°回転します。可動鉄心をロックストッパーから押し込みます。

c. （通常のステップ b と同じ）「手動ロック解除」を実現します。

注：ロック解除キーは可動鉄心を押してロック状態を解除します。ダイヤルまたはハンドルを使用して完全にロックを解除します。キーだけでは直接ロックを解除できません。

関連パラメータ：

1. 動作電圧 AC/DC 220V、110V
2. 補助接点: 電流 ≤ 3A
電流 ≤ 6A (サーキットブレーカーがロックされている)
3. 動作環境温度：上限+40℃
下限 -25℃-----10℃
4. 湿度: 1 日の平均値が 95% 以下であること。
月平均は90%以下
周囲温度：上限+40℃、下限：一般地：-10℃、高山地：-25℃。
標高：設置場所の標高は1000m以下です。
環境湿度: 空気の日平均相対湿度は 95% 以下、月平均は 90% 以下です。
環境条件: 明らかな汚染がなく、可燃性、爆発性、化学的腐食、塩水噴霧がないこと、頻繁に激しい振動がないこと
