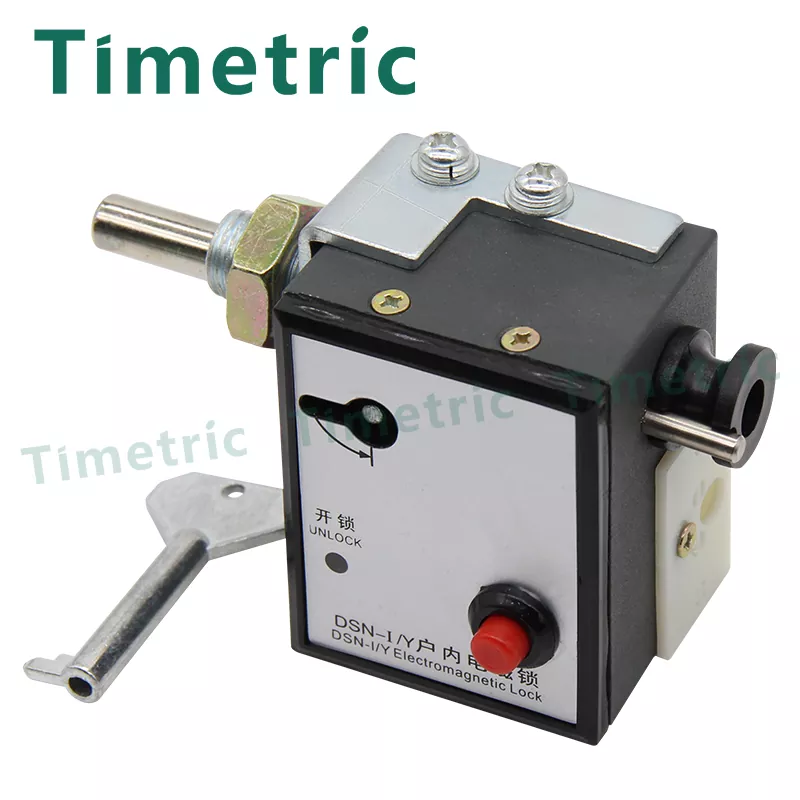

屋内用110V電磁ロック

タイムメトリック屋内用110V電磁錠の特長屋内電磁錠は、高圧開閉装置機器の誤操作を防止するための電子制御機構の連動装置です。主に屋内高圧開閉装置の前後キャビネットドア、遮断器、遮断器、接地線など、誤操作を防止するためのインターロックを実現するためにロックが必要な部品に適しています。発電部門や電力供給部門に欠かせないロック装置です。

お問い合わせを送信

製品説明

屋内高圧開閉装置 - 屋内電磁錠

屋内用110V電磁ロック

1: インストール手順

1. パネル取付ネジのM5ナット、ばね座金、平座金を順に取り外します。

2. キャビネットドアの外側からロック本体のボルト側を開口部に差し込み、パネルの取り付けネジがキャビネットドアに開けられた60mmの穴に入るようにロック本体を回してロックします。パネルとキャビネットのドアパネルは平らです。

3. ロックパネルの M5 ねじに、キャビネット扉の内側から平座金、ばね座金、M5 ナットの順に取り付け、最後に M5 ナットを締めます。

2: 使用説明書

(1) 通常の操作手順

ａ．ボタンを押すと電源が入り、電磁コイルが電気的に作動し、可動鉄心がロックボルトストッパーから離れ、解錠表示灯が点灯し、解錠可能となります。

b.ハンドルをロックを解除する方向（左開きの場合は時計回り、右開きの場合は反時計回り）に回し、限界位置まで回し力を加え続けると、ロックボルトが自動的にロック位置に戻り、キャビネットの扉が開くことがあります。開かれる。アンロック位置にない場合は、ロックボルトが自動的にロック位置に戻り、自動復帰機能を満たします。ロックボルトがロック位置にある場合、ロック要件を満たすためには、ハンドルを手動でロック解除方向に回転させる必要があります。つまり、ロックボルトがロック位置に戻る必要があります。州。

注：A錠とB錠は外観、取付寸法は同じです。

(2) 操作方法：A.ダイヤルボタン B.ハンドルを引く

(3) 手動ロック解除手順:

ａ．ボタンを押すと、ロック回路により電源が強制的に遮断され、ロック解除ランプが消灯し、可動鉄心がロックボルトストッパーに固着し、ロック解除不可を表示します。

b.特別な状況でロックを解除する必要がある場合は、ロック解除キーを取り出し、ロック解除穴に差し込み、パネルのラベルに従ってキーを「-」、つまり「停止位置」に90°回転させ、キーを押します。鉄心をロックストッパーから遠ざける。

c. (通常の手順 b と同じ) 「手動ロック解除」機能を満たします。

注：ロック解除キーのロック解除は、可動鉄心をロックボルトストッパーから押し離し、ロック状態を解除することです。ロックを解除するには、ダイヤルまたはハンドルを使用してロックボルトを移動してロック解除の目的を達成する必要があるため、ロック解除キーを直接使用することはできません。ロックを解除します。
