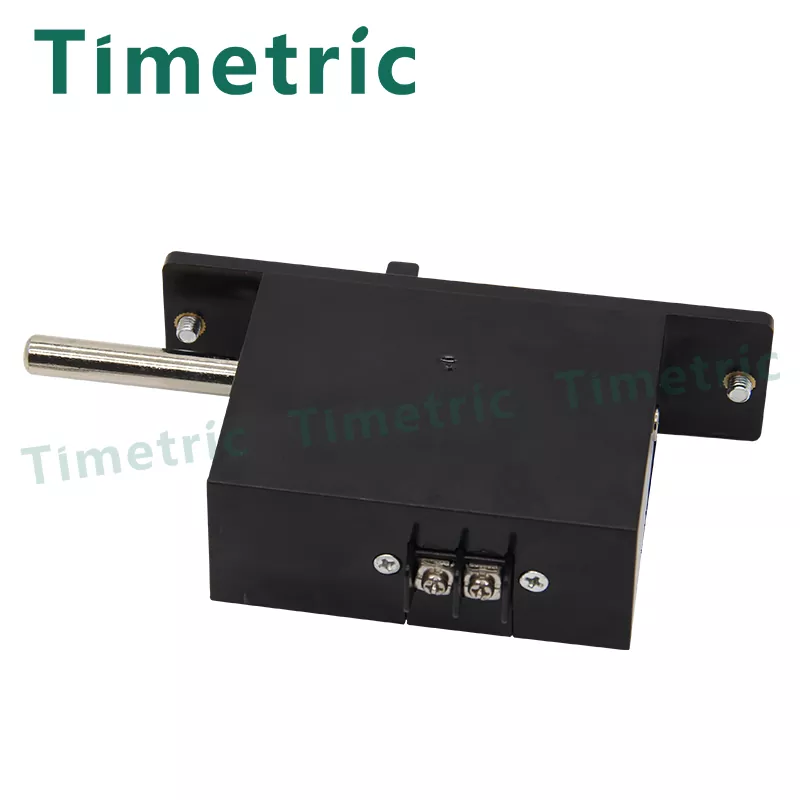

屋内 DSN 48V 開閉装置ロック

屋内高圧開閉装置 - 屋内電磁錠

屋内 DSN 48V 開閉装置ロック

インストールプロセス

1. パネル取付ネジからM5ナット、ばね座金、平座金を取り外します。
2. ロック本体のボルト側をキャビネットの扉の開口部に外側から差し込みます。ロック本体を回転させて、取り付けネジをキャビネット ドアの 60 mm 穴に合わせ、ロックとキャビネット ドア パネルが面一で水平にフィットするようにします。
3. キャビネットドアの内側で、平ワッシャー、スプリングワッシャー、M5 ナットをロックパネルの M5 ネジに取り付けます。 M5ナットをしっかりと締めてください。

使用上の注意

(1)通常動作

ａ．ボタンを押すと電源が入ります。電磁コイルにより可動鉄心とロックボルトストッパーを分離します。ロック解除インジケーター ライトが点灯し、ロック解除の準備ができていることを示します。

b.ハンドルをロック解除方向（左開きの場合は時計回り、右開きの場合は反時計回り）に回して、キャビネットのドアのロックを解除します。ハンドルが限界位置に達し、力を加え続けると、ロックボルトが自動的にロック位置に戻り、キャビネットのドアが開くようになります。ロックボルトがアンロック位置にない場合は、自動的にロック位置に戻ります（オートリセット）。ロックボルトがすでにロックされている場合は、手動でハンドルを回して適切にロックされていることを確認します。

注: A ロックと B ロックはどちらも外観と取り付け寸法が同じです。

(2)操作方法

A. ダイヤルボタンをご利用ください。 B. ハンドルを引きます。

(3)手動ロック解除

ａ．ボタンを押すと電源が切れ、ロック解除ライトが消えます。可動鉄心がロックボルトストッパーに密着し、ロック解除ができません。

b.特別なロック解除シナリオでは、指定された穴にロック解除キーを使用します。キーをパネルにマークされた「-」（停止位置）まで 90°回転させます。可動鉄心をロックストッパーから押し離します。

c.通常の操作と同じ手順（手順b）に従って「手動ロック解除」を実行します。

注：ロック解除キーは可動鉄心を押すことでロック状態を解除します。キーだけでは直接ロックを解除できないため、完全なロック解除にはダイヤルまたはハンドルを使用する必要があります。

関連仕様:

1. 動作電圧: AC/DC 220V、110V
2. 補助接点: 電流 ≤ 3A 電流 ≤ 6A (サーキットブレーカーがロックされている場合)
3. 動作環境: ａ．温度: 最高 +40°C、最低 -25°C ～ -10°C の範囲です。 b.湿度: 日平均 95% を超えない 月平均90%を超えない c.周囲温度: 一般エリアの範囲は最高 +40°C から最低 -10°C です。高山地域では最低気温が -25°C になります。 d.高度: 設置エリアの標高は 1000m を超えません。 e.環境湿度: 日平均相対湿度は 95% を超えませんが、月平均は 90% 未満のままです。 f.環境条件: 重大な汚染はなく、可燃性、爆発性、化学腐食性物質、または塩水噴霧は存在しません。さらに、頻繁に激しい振動があってはなりません。専門メーカーとして、屋内 DSN 48V スイッチギア ロックを提供したいと考えています。そして、最高のアフターサービスとタイムリーな配達を提供します。
