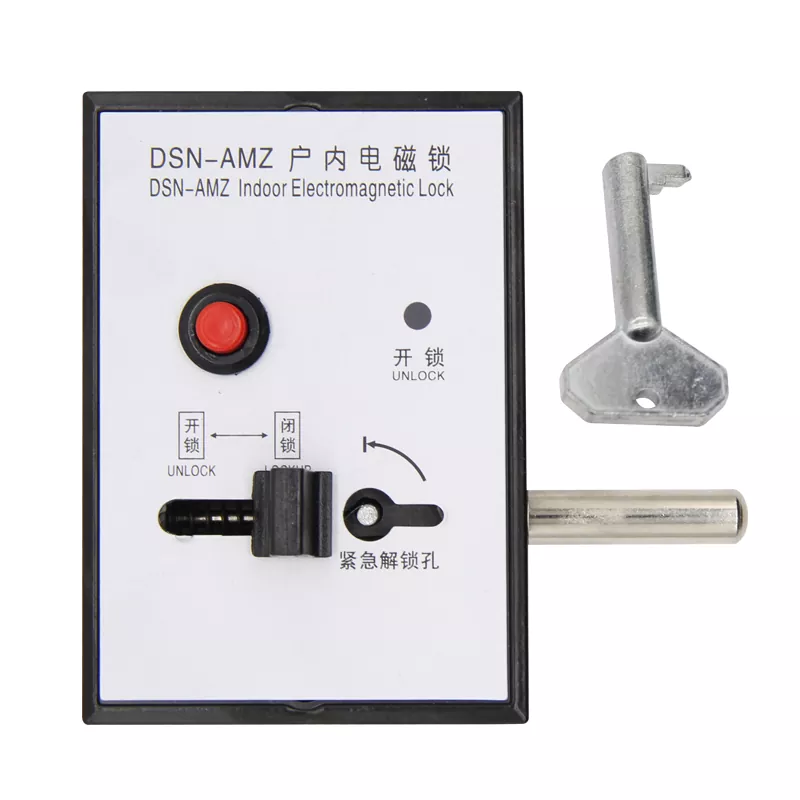

屋内用電磁ロック DSN-BMY

屋内高圧開閉装置 - 屋内 DSN-BMY 電磁ロック

1: インストール手順

1. まず、パネル取り付けネジからM5ナット、ばね座金、平座金を取り外します。
2. ロック本体のボルト側をキャビネットの扉の開口部に外側から差し込みます。ロック本体を回して取り付けネジをキャビネット ドアの 60 mm 穴に合わせ、ロック パネルとキャビネット ドア パネルが平らになるようにします。
3. キャビネットドアの内側から、平ワッシャー、スプリングワッシャー、M5 ナットをロックパネルの M5 ネジに取り付けます。 M5ナットをしっかりと締めてください。

2: 使用説明書

(1)通常動作

ａ．開始するには、ボタンを押して電源をオンにします。この動作により、電磁コイルにより可動鉄心がロックボルトストッパーから離れ、解錠表示灯が点灯し、解錠可能状態となります。

b.キャビネットドアのロックを解除するには、ハンドルをロック解除方向（左開きの場合は時計回り、右開きの場合は反時計回り）に回します。ハンドルが限界位置に達し、力を加え続けると、ロックボルトが自動的にロック位置に戻り、キャビネットのドアを開けることができます。ロックボルトがアンロック位置にない場合は、自動的にロック位置に戻ります（オートリセット）。ロックボルトがすでにロック位置にある場合は、ハンドルを手動で回してロック要件を満たします。

注：A錠とB錠は外観、取付寸法は同じです。

(2)操作方法

A. ダイヤルボタンをご利用ください。 B. ハンドルを引きます。

(3)手動ロック解除

ａ．ボタンを押すと電源が切れ、ロック解除ランプが消灯します。可動鉄心がロックボルトストッパーに張り付き、ロック解除不可を示します。

b.特別なロック解除の場合は、ロック解除キーを取り出し、ロック解除穴に挿入します。パネルに表示されているように、キーを「-」（停止位置）まで 90 度回します。可動鉄心をロックストッパーから押し離します。

c.通常の操作（手順b）と同じ手順に従って、「手動ロック解除」を実行します。

注：ロック解除キーは可動鉄心を押すことでロック状態を解除するキーです。キーだけでは直接ロックを解除できないため、完全なロックを解除するにはダイヤルまたはハンドルを使用する必要があります。

関連パラメータ：

1. 動作電圧 AC/DC 220V、110V
2. 補助接点: 電流 ≤ 3A
電流 ≤ 6A (サーキットブレーカーがロックされている)
3. 動作環境温度：上限+40℃
下限 -25℃-----10℃
4. 湿度: 1 日の平均値が 95% 以下であること。
月平均は90%以下
周囲温度：上限+40℃、下限：一般地：-10℃、高山地：-25℃。
標高：設置場所の標高は1000m以下です。
環境湿度: 空気の日平均相対湿度は 95% 以下、月平均は 90% 以下です。
環境条件: 明らかな汚染がなく、可燃性、爆発性、化学的腐食、塩水噴霧がないこと、頻繁に激しい振動がないこと
