VCBサーキットブレーカ

Timetric Vcb Circuit Breaker 真空中での電気アークの形成と消滅

Wenzhou Shuyi Import and Export Co., Ltd. は、中国の Timetric Vcb サーキット ブレーカーの有名なメーカーです。真空アークは、以前に学んだガスアーク放電現象とは大きく異なります。ガスの解離は、アークを生成する主な要因ではありません。真空アーク放電は、接触電極から蒸発した金属蒸気で形成されます。同時に、アーク性能の特性は、遮断電流が異なると異なります。一般に、低電流真空アークと高電流真空アークに分けられます。

小電流真空アーク

真空中で接点を切ると、電流とエネルギーが集中した陰極点が発生し、陰極点から大量の金属蒸気が蒸発します。金属原子と荷電粒子の密度は非常に高く、その中でアークが燃えます。同時に、アーク柱内の金属蒸気と荷電粒子は常に外側に拡散し、電極は新しい粒子を常に蒸発させて置き換えます。電流がゼロの場合、アークのエネルギーが減少し、電極の温度が低下し、蒸発が減少し、アーク柱内の粒子密度が減少します。最後に、陰極点が消え、電流がゼロになるとアークが消えます。

時々、蒸発がアーク柱の拡散速度を維持できず、アークが突然消え、カットオフの現象が発生します。

大電流真空アーク

接点が大電流を切断すると、アークのエネルギーが増加し、陽極も激しく加熱され、強力な集中アーク柱が形成されます。同時に、電気力の影響も明らかです。したがって、大電流の真空アークでは、接点間の磁場分布がアークの安定性と消弧性能に決定的な影響を与えます。電流が大きすぎて限界遮断電流を超えると、遮断故障の原因となります。この時点で、髪の接触熱は深刻で、電流がゼロになった後もまだ蒸発しており、中程度の回復は困難であり、電流を遮断することはできません。

Timetric Vcb 遮断器パラメータ (仕様)

Timetric Vcb Circuit Breaker I. 使用環境条件:

1. 高度: 2000m 以下。
2.周囲温度：上限40℃、下限-15℃。
3.相対湿度：毎日の平均は95％以下、月の平均は90％以下です。 1 日の平均水蒸気圧は 2.2kPa 以下です。月平均水蒸気圧は1.8kPa以下で、高温期の急激な気温低下時に結露する場合があります。
4. 周囲の空気が、ほこり、煙、腐食性および可燃性ガス、蒸気、または塩水噴霧によって著しく汚染されていないこと。
5. 震度が 8°を超えないこと。
6. 火災、爆発、重大な公害、激しい振動のない場所。

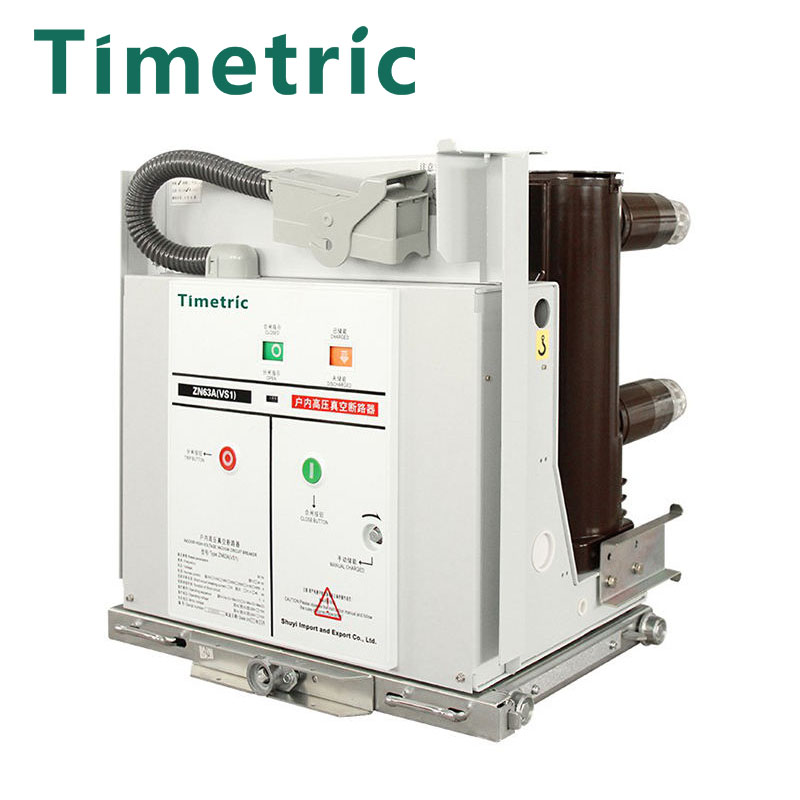

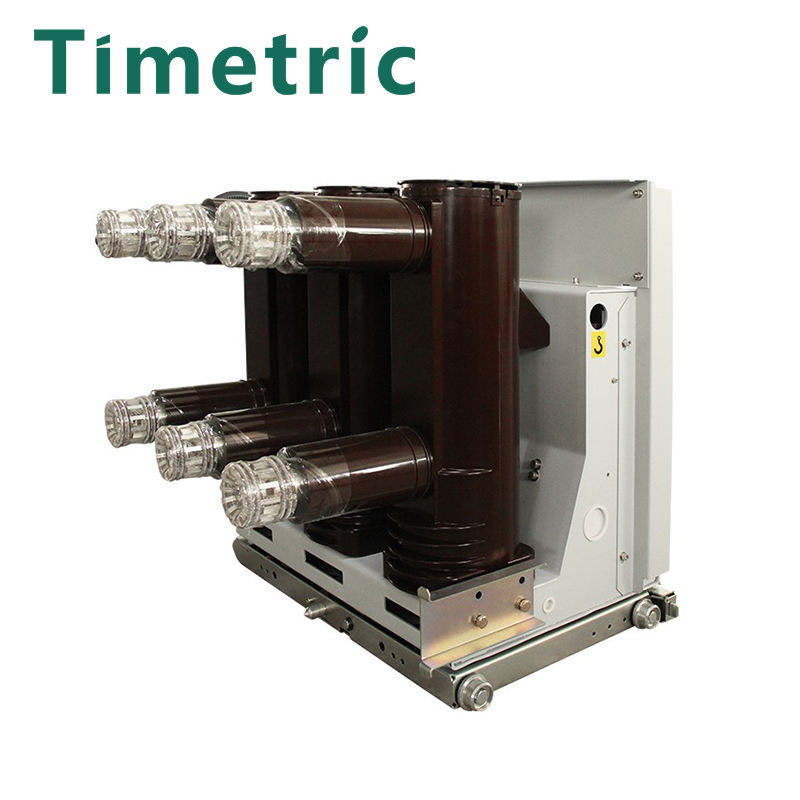

Timetric Vcb サーキット ブレーカーの詳細
