高電圧バキュームブレーカ

Timetric高電圧バキュームブレーカー

高電圧真空遮断器の技術標準 真空遮断器は、この 10 年間、わが国で精力的に開発されています。製品は過去のZN1～ZN5の数品種から数十種類以上の機種・品種に展開。定格電流は5000Aに達し、オンオフ電流は50kAに達し、電圧は35kVレベルまで開発されました。

1980 年代以前は、真空遮断器は開発の初期段階にあり、技術は絶え間なく探求されていたため、技術基準を策定することができませんでした。関連する製品規格が策定されたのは 1985 年のことでした。

Timetric 高電圧バキューム ブレーカーの概要

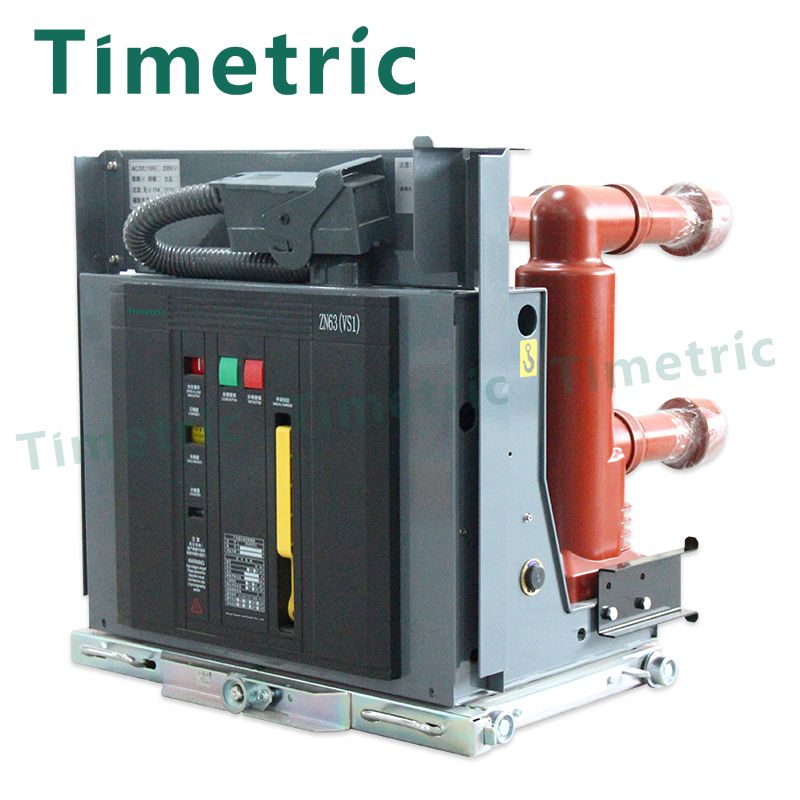

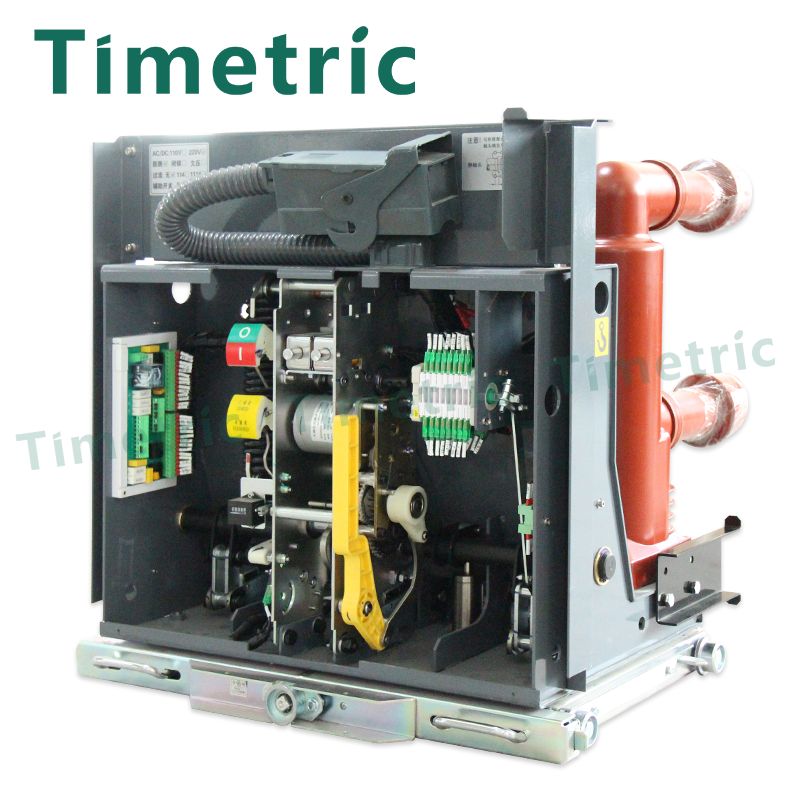

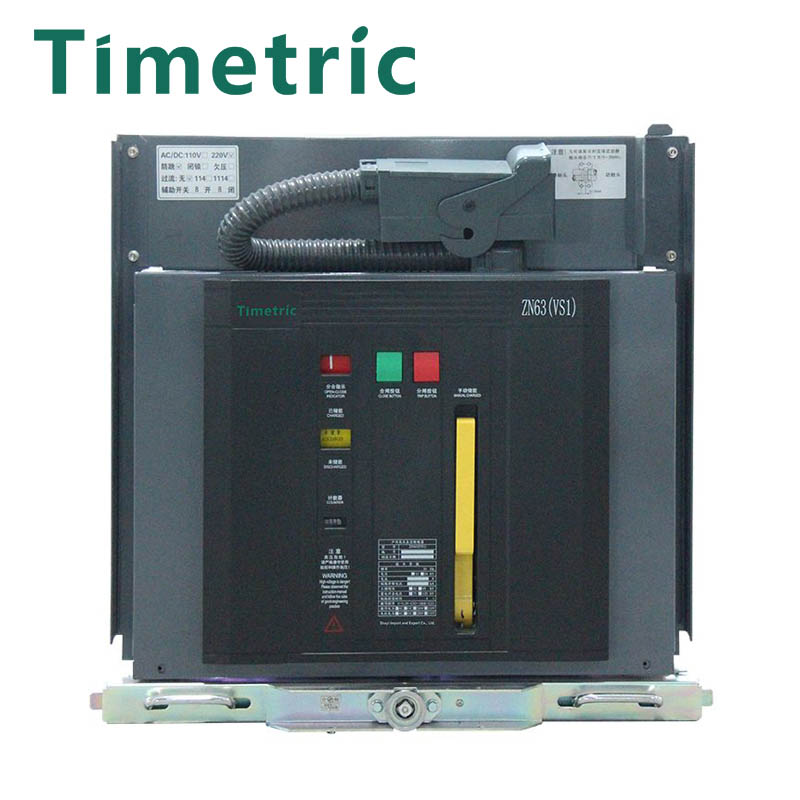

ZN63A(VS1)-12 は、7.2KV から 12KV までの定格電圧の電力システムで、電力網機器および産業用電気機器の保護および制御ユニットとして機能する HV 屋内用真空遮断器です。 GB/T1984-2014 (AC HV サーキット ブレーカー) および JB355-1996 (3.6KV-40.5KV 屋内 AC HV 真空サーキット ブレーカー) の要件を満たしています。 KYN28(GZS1)、XGN、GG-1Aの開閉装置に使用できます。

Timetric 高電圧真空ブレーカーの機能と用途

Timetric高電圧バキュームブレーカー

(1) 接点開離距離が小さい。 10KV 真空遮断器の接点開放距離はわずか 10mm 程度です。操作機構の操作力が小さく、機械部の移動量が少なく、機械寿命が長い。

(2)アーク燃焼時間は短く、スイッチング電流の大きさとは関係なく、通常は半サイクルのみです。

(3)アーク消弧後の接点のクリアランス媒体は回復速度が速く、近距離遮断領域の障害性能が優れています。

(4) 遮断電流摩耗の接点が小さいため、接点の電気的寿命が長く、30 ～ 50 倍まで遮断する全容量、定格電流が 5000 倍以上遮断する、小さなノイズに適しています頻繁な操作。

(5)小型軽量。

(6)容量負荷電流の遮断に適しています。
