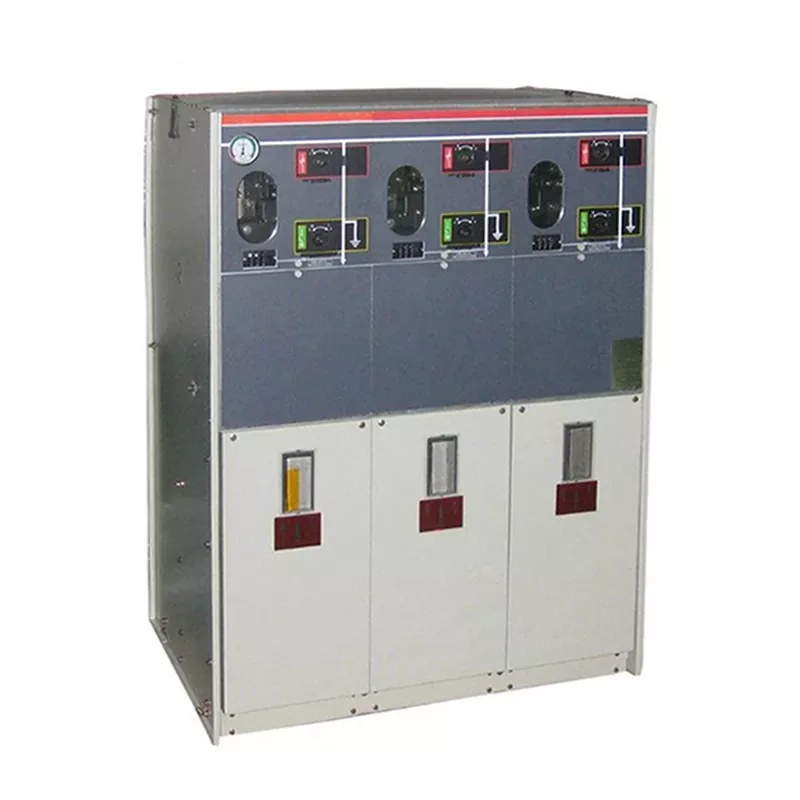

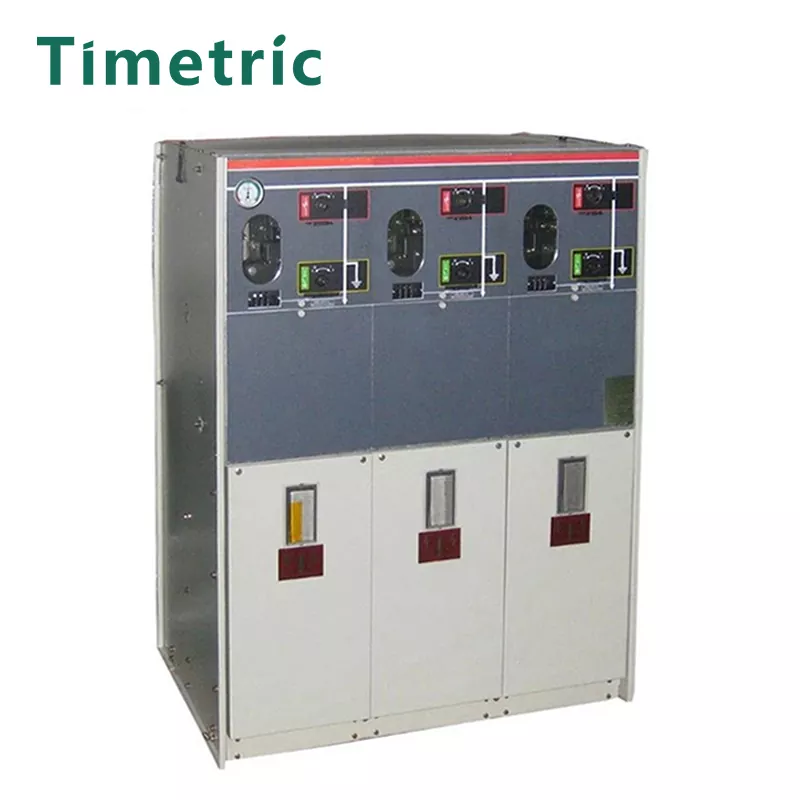

XGN -12（Z）T630-20シリーズ10KV境界回路ブレーカースイッチギア屋内

1. XGN -12（Z）T630-20シリーズ10KV境界回路ブレーカースイッチギアインドアIIおよびIIIリングメインユニットは、メインスイッチとして硫黄ヘキサフルオリド負荷スイッチを備えた新世代のリングメインユニットです。空気断熱材、コンパクトでシンプルな構造、柔軟な操作、簡単な設置を採用し、複数の連動関数を備えています。電気メカニズム、PT、CT、UPS、RTUなどを備えた配電ネットワーク自動化システムで広く使用できます。最新のセンサーテクノロジーと保護リレーにより、高度な技術的パフォーマンスと軽量および柔軟なアセンブリスキームにより、市場の変化するニーズを完全に満たすことができます。

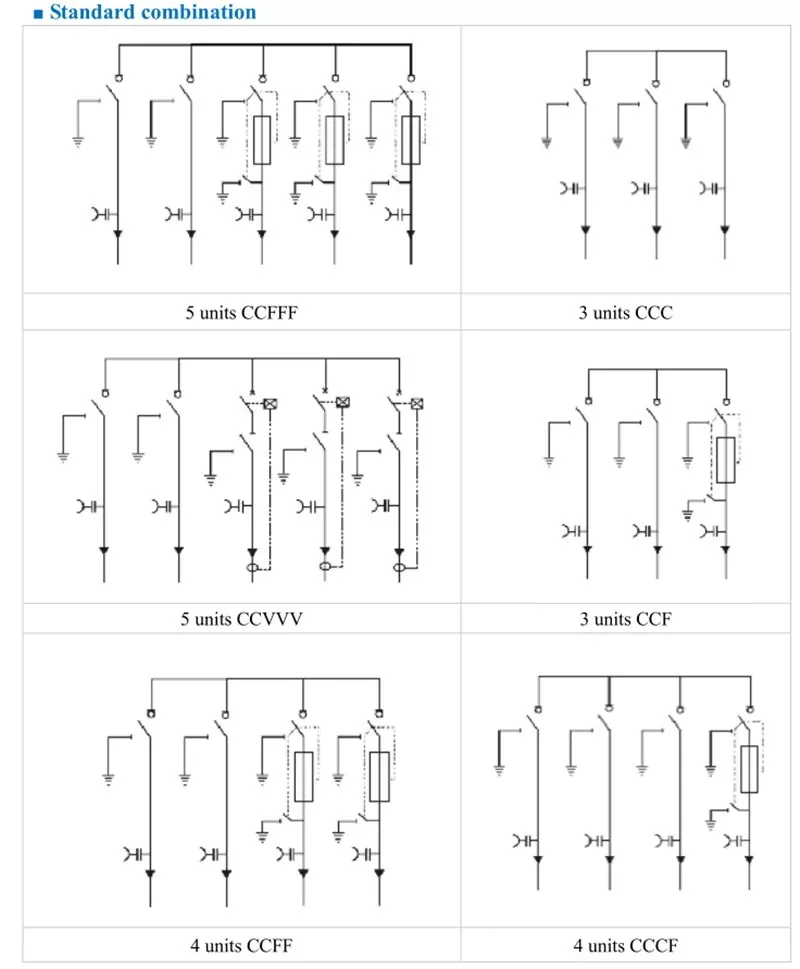

タイムトリックエレクトリックXGN -12（Z） / T630-20シリーズ10KV境界回路ブレーカースイッチギア屋内、基本スイッチユニットには、ロードスイッチキャビネット、組み合わせ電気キャビネット、サーキットブレーカーキャビネットが含まれます。ロードスイッチキャビネットには、組み合わせた3位の負荷スイッチが装備されています。コンビネーション電気キャビネットには、負荷スイッチヒューズの組み合わせ電気キャビネットが装備されています。回路ブレーカーキャビネットには、特別なXGN-12/T630-20真空回路ブレーカーと3位の切断器が装備されています。多機能ユニットキャビネットは、上記の機能ユニットの組み合わせです。

タイムトリックエレクトリックXGN -12（Z） / T630-20シリーズ10KV境界回路ブレーカースイッチギアインドアは、インフレユニット、メカニズム室、ケーブルルーム、圧力リリーフチャネルルーム、インストルメントルームなどの機能的コンパートメントで構成されています。

3ポジションロードスイッチには、「閉鎖」、「開閉」、「接地」の3つの位置があります。 3つのポジションは互いに連動しています。関数によると、ロードスイッチと接地スイッチに分解して、回転シャフトを共有できます。 3位の負荷スイッチには、3位の動作メカニズムが装備されています。ロードスイッチの機能側は、電気または手動のスプリングエネルギー貯蔵によって操作でき、中央を通過した後、スプリングをすぐに開閉できます。接地スイッチ機能側は手動で操作され、中央を通過した後、スプリングをすぐに開閉できます。

タイムトリックエレクトリックXGN -12（Z） / T630-20シリーズ10KV境界ブレーカースイッチギア屋内（各スイッチ、内部接続バスバー、ヒューズチューブの外側など）の主な回路は、SF6ガスで満たされた密閉ボックスに囲まれています。

異常な労働条件または誤操作のために内部アーク障害が発生すると、生成された高圧ガスは、破裂ディスクの破壊によって形成されたチャネルを介して排出されます。

キャビネットは、完全に断熱され、完全に密閉された母親のカプラーを介して効果的な一次接続を形成します。

入口と出口のライン、PT、および稲妻の控えめは、完全に断熱され、完全に密閉されたケーブルアクセサリを介して効果的な接続を形成します。

CTはケーブルコアタイプを採用して、完全な断熱と完全なシーリングを確保します。

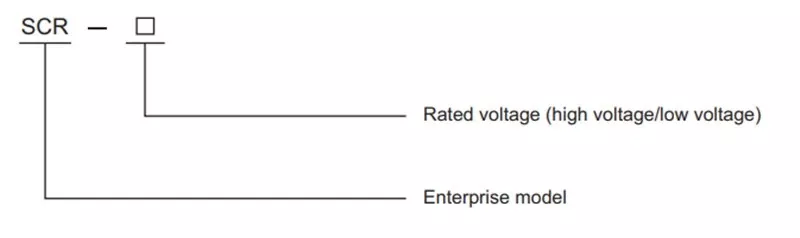

モデルの説明

主な技術パラメーター

構造と取り付け寸法

作業環境：

タイムトリックElectricXGN -12（Z） / T630-20シリーズ10KV境界回路ブレーカースイッチギア屋内使用環境：

◆周囲の気温：上限 + 40℃、下限-40℃

◆湿度：毎日の平均相対湿度は95％以下です。毎月の平均は90％以下です。

◆水蒸気圧力：1日の平均は2.2kpa以下です。毎月の平均は1.8kpa以下です。

◆高度は2000m以下です。

◆周囲の大気は、ほこり、煙、腐食性、可燃性のガス、蒸気または塩の霧によって明らかに汚染されていません。

◆二次システムで誘導される電磁干渉の振幅は、1.6kv.6を超えません。火災、爆発の危険、重度の汚染、化学腐食、重度の振動はありません。

7.特別な労働条件は、指定された条件を超える通常の環境条件下で使用される場合、ユーザーとメーカーによって交渉されるものとします。

スイッチギアの利点と機能

タイムトリック電気時測定電気XGN -12（Z） / T630-20シリーズ10KV境界回路ブレーカースイッチギアインド式

1.モジュラー設計、拡張が簡単です。

2。ステンレス鋼板レーザー溶接密閉ガス室。

3.プラグインした固体断熱バスバーカプラーは、キャビネット間で使用され、スイッチキャビネットが拡張されている場合、SF6ガス動作は関与しません。

4。内側のコーンまたはアウターコーンケーブルプラグイン、シンプルで高速なインストール。

5.ガス充填ユニット内のすべての電極はアーク電極です。

6。ガス密度リレーオンライン監視。

7.信頼できる圧力放出デバイスとリリースチャネルがあります。

8。単一のキャビネットまたは一般的なボックスユニットの組み合わせキャビネットを提供できます。

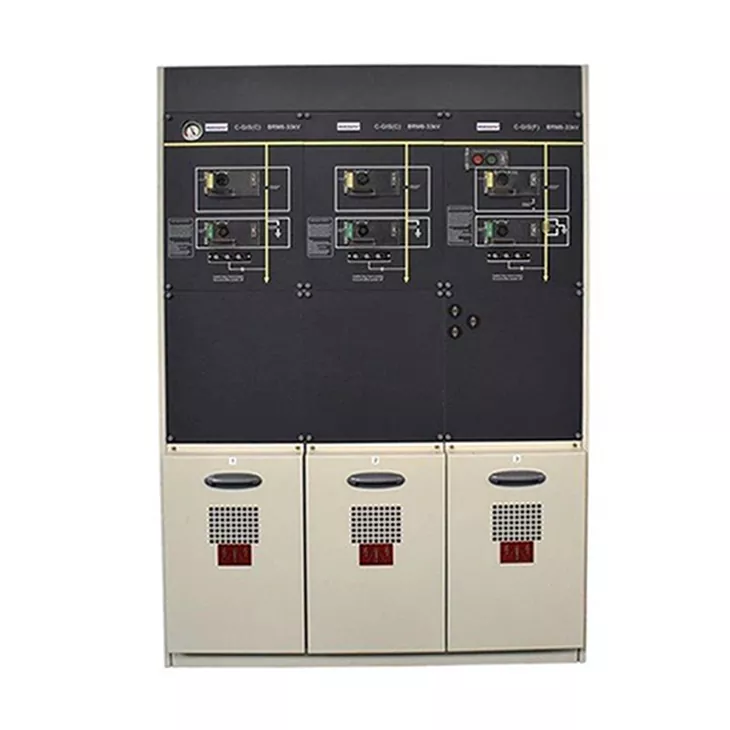

製品リアルショット

よくある質問

あなたの会社は私の要件に応じて製品をカスタマイズできますか？

はい、顧客の要件に応じて製品をカスタマイズできます。一般的に、顧客は回路レイアウト、電圧、電流などを提供するだけです。

あなたの最速の配達時間は何ですか？

通常、顧客の問い合わせを受け入れます。スイッチキャビネットの技術パラメーターが接続された後、価格表を発行し、実際の状況に基づいて生産時間と配送時間について顧客と通信するのに1〜2日かかります。

アフターセールスサービスはどうですか？

1年間の保証をサポートしています。通常の引用には、現場のアフターセールスサービスは含まれていません。無料のオンライン通信とガイダンスが利用可能です。
