安全で信頼性の高い中電圧配電に屋内 35kV エポキシ樹脂壁ブッシュが不可欠な理由

現代の電力インフラでは、屋内 35kV エポキシ樹脂壁ブッシュ中電圧システム内の壁や隔壁を安全に絶縁し、導体を確実に通過させる上で重要な役割を果たします。送配電業界の信頼されるメーカーとして、タイムメトリックは、優れた電気絶縁性、機械的強度、長期的な動作安定性を実現するように設計された高品質の屋内 35kV エポキシ樹脂壁ブッシュを提供します。変電所、開閉装置設備、または産業用電力システムのいずれで使用される場合でも、これらのブッシングはシステムの安全性と効率を維持するために不可欠なコンポーネントです。

目次

• 屋内用35kVエポキシ樹脂壁ブッシュとは何ですか?
• 仕組みは?
• エポキシ樹脂壁ブッシュの主な利点
• 技術仕様
• 主な応用分野
• 他の断熱材との比較
• 適切なウォールブッシュの選択方法
• インストールのベストプラクティス
• 保守・点検
• 高圧絶縁の今後の動向
• よくある質問

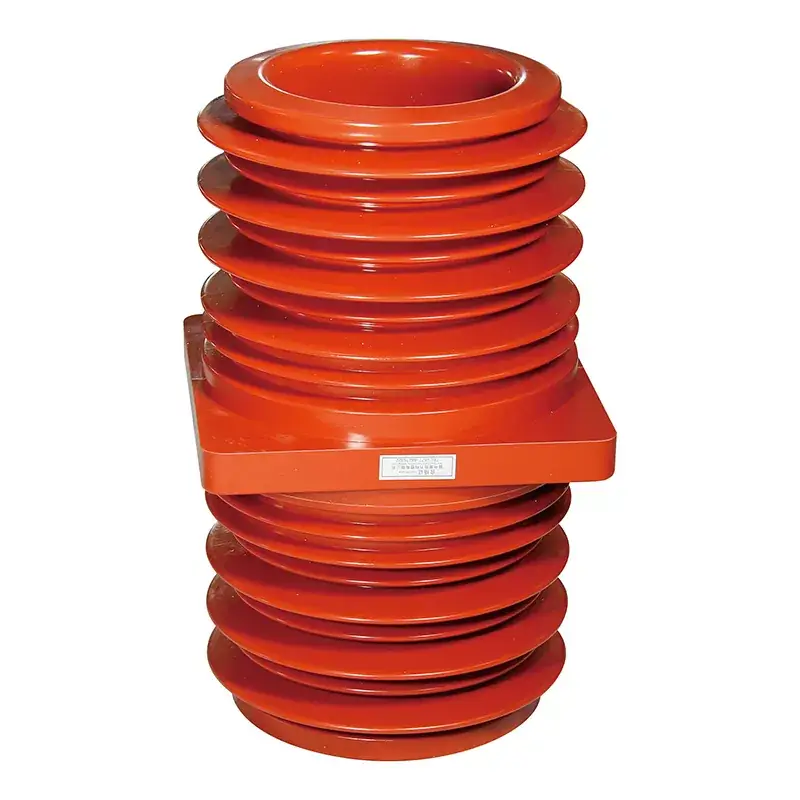

屋内用35kVエポキシ樹脂壁ブッシュとは何ですか?

屋内 35kV エポキシ樹脂壁ブッシュは、電気絶縁を維持しながら、導体が接地された壁、バリア、またはパーティションを安全に通過できるように設計された電気絶縁コンポーネントです。これらのブッシングは最大 35kV の電圧レベルで動作し、一般に屋内変電所、開閉装置室、配電施設に設置されます。

高度なエポキシ樹脂鋳造技術を使用して製造されたブッシングは、優れた誘電特性と堅牢な機械的性能を兼ね備えています。エポキシ樹脂本体は絶縁媒体と構造支持体の両方として機能し、多くの用途で従来の磁器材料の必要性を排除します。

仕組みは?

壁ブッシュの主な機能は、絶縁破壊や電気フラッシュオーバーを引き起こすことなく、接地された構造に電流を安全に伝達することです。

• 導体は中央の開口部を通過します。
• エポキシ樹脂は導体と接地壁の間に絶縁を提供します。
• 沿面距離により沿面放電が防止されます。
• 導体の重量と振動を支える機械構造。
• 電界分布により絶縁応力が最小限に抑えられます。

通電された導体を接地構造から隔離することにより、壁面ブッシュは人員と機器の安全を維持しながら継続的な電力伝送を保証します。

エポキシ樹脂壁ブッシュの主な利点

優れた電気絶縁性

エポキシ樹脂は優れた絶縁耐力を備えているため、中電圧用途に非常に適しています。漏れ電流や絶縁不良を効果的に防止します。

高い機械的強度

従来のセラミック材料と比較して、エポキシ樹脂は機械的衝撃や振動に対する優れた耐性を備えています。

コンパクトなデザイン

最適化された構造により、最新の電気設備への省スペース設置が可能になります。

耐湿性

エポキシ樹脂は湿気や環境汚染に対して強い耐性を示します。

メンテナンスの必要性が低い

密閉設計により検査頻度が減り、運用コストが最小限に抑えられます。

技術仕様

主な応用分野

屋内 35kV エポキシ樹脂壁ブッシュは、電力業界全体で広く使用されています。

その多用途性により、事実上すべての中電圧設備において不可欠なコンポーネントとなっています。

他の断熱材との比較

絶縁性能、耐久性、コスト効率のバランスにより、エポキシ樹脂は屋内中電圧ブッシングに最も適した材料の 1 つとなっています。

適切なウォールブッシュの選択方法

適切な屋内 35kV エポキシ樹脂壁ブッシュを選択するには、いくつかの技術的要素を評価する必要があります。

• 定格システム電圧
• 電流容量
• 設置環境
• 沿面距離の要件
• 機械的負荷条件
• 適用される業界標準
• 長期的な信頼性の期待

タイムメトリック などの経験豊富なメーカーと協力することで、適切な製品選択とプロジェクト仕様への準拠を確保できます。

インストールのベストプラクティス

適切に設置することは、断熱性能と耐用年数に大きな影響を与えます。

1. 取り付ける前にブッシュを検査してください。
2. 寸法の互換性を確認します。
3. 取り付け面がきれいであることを確認してください。
4. 推奨締め付けトルクで締め付けてください。
5. 導体の位置合わせを維持します。
6. 絶縁抵抗試験を実施します。
7. 試運転検査を実施します。

これらの実践に従うことで、安全性と信頼性を最大限に高めることができます。

保守・点検

エポキシ樹脂の壁ブッシュは最小限のメンテナンスしか必要としませんが、定期的な検査は依然として重要です。

• 亀裂や損傷を目視検査します。
• 表面の清浄度チェック。
• 部分放電の監視。
• 熱画像検査。
• 絶縁抵抗測定。
• 接続部の締め付け確認。

定期的なメンテナンスは、システムのパフォーマンスに影響を与える前に、潜在的な問題を特定するのに役立ちます。

高圧絶縁の今後の動向

電気インフラが進化し続けるにつれて、高性能絶縁ソリューションの需要が高まっています。今後の開発は以下に焦点を当てることが予想されます。

• 強化されたエポキシ樹脂配合。
• スマートな状態監視の統合。
• より高い耐環境性。
• 長寿命設計。
• 持続可能性とリサイクル性の向上。
• コンパクトな変電所アプリケーション。

メーカーは、こうした進化する業界の要件を満たすために、先進的な材料と生産技術に継続的に投資しています。

よくある質問

屋内 35kV エポキシ樹脂壁ブッシュの主な機能は何ですか?

これにより、絶縁を維持し、電気的故障を防止しながら、電気導体が接地された壁を安全に通過できるようになります。

なぜ磁器よりもエポキシ樹脂が好まれるのですか?

エポキシ樹脂は、優れた機械的強度、軽量化、耐湿性の向上、取り付けの容易さを実現します。

このブッシュは屋外でも使用できますか?

屋内モデルは屋内環境向けに特別に設計されています。屋外用途には、環境への暴露を考慮して設計されたブッシングが必要です。

エポキシ樹脂の壁ブッシュの寿命は通常どれくらいですか?

通常の動作条件と適切なメンテナンスの下では、耐用年数は 20 年を超えることがよくあります。

35kV 壁ブッシングはどのような業界で一般的に使用されていますか?

電力会社、変電所、工業製造工場、再生可能エネルギー施設、商用配電システムでは、これらのコンポーネントが頻繁に使用されます。

検査はどれくらいの頻度で行えばよいのでしょうか？

ほとんどの事業者は毎年検査を行っていますが、重要な設備にはより頻繁な監視が必要な場合があります。

結論

の屋内 35kV エポキシ樹脂壁ブッシュは中電圧の電気インフラストラクチャに不可欠なコンポーネントであり、信頼性の高い絶縁、機械的サポート、および壁や障壁を通る安全な導体の通過を提供します。エポキシ樹脂壁ブッシュは、優れた誘電性能、長い耐用年数、コンパクトな構造、少ないメンテナンス要件などの利点により、現代の変電所や配電システムにとって好ましいソリューションとなっています。

厳しい業界基準を満たす高品質の屋内 35kV エポキシ樹脂壁ブッシュをお探しの場合は、タイムメトリックは、専門的な製造専門知識と厳格な品質管理に裏付けられた信頼できるソリューションを提供します。お問い合わせプロジェクトの要件について話し合ったり、技術仕様をリクエストしたり、経験豊富なエンジニアリング チームからカスタマイズされた見積もりを受け取ったりするには、今すぐお問い合わせください。
