屋内真空サーキットブレーカーが中電圧システムに好ましい選択肢となる理由は何ですか?

中電圧の変電所内では、一連の金属被覆開閉装置が電力の流れを監視しています。短絡、過負荷、ケーブル障害などの障害が発生した場合、回路ブレーカーは断固として動作し、損傷が広がる前に障害が発生したセクションを隔離する必要があります。何十年もの間、サーキットブレーカー技術の選択は、オイル、空気、SF6、真空のいずれかで議論されてきました。しかし現在では、屋内の中電圧アプリケーションに明確な勝者が現れています。の屋内真空遮断器は、その卓越したパフォーマンス、信頼性、安全性により、公益事業、産業施設、商業ビルによって選ばれ、業界標準となっています。しかし、真空技術の何がこれほど魅力的なのでしょうか?

屋内真空遮断器は、真空遮断器という単純だが奥深い原理にその優位性をもたらしています。遮断器チャンバー内にほぼ完全な真空を作り出すことにより、サーキットブレーカーは驚くべき速度と効率で電気アークを消すことができます。空気や油とは異なり、真空にはイオン化するガス分子がないため、接触が離れるとアークを維持できなくなります。この固有の利点は、遮断時間の短縮、接触寿命の延長、メンテナンスの最小限化につながります。さらに、真空遮断器は生涯密閉されており、接点を環境から保護し、数十年にわたって一貫した性能を保証します。この記事では、屋内真空遮断器が中電圧システムに最適な選択肢となる技術的、運用的、経済的要因を探り、代替技術と比較し、優れた性能を実現する特定の設計機能について詳しく説明します。

目次

• 1. 屋内真空遮断器とは何ですか?またどのように機能しますか?
• 2. 真空が他の中断媒体よりも優れているのはなぜですか?
• 3. 高性能屋内真空遮断器の主な技術仕様は何ですか?
• 4. 屋内真空遮断器はシステムの安全性と信頼性をどのように向上させますか?
• 5. メンテナンスとライフサイクルコストの利点は何ですか?
• 6. アプリケーションに適した屋内真空サーキットブレーカーを選択するにはどうすればよいですか?
• 7. よくある質問 (FAQ)
• 8. 結論

1. 屋内真空遮断器とは何ですか?またどのように機能しますか?

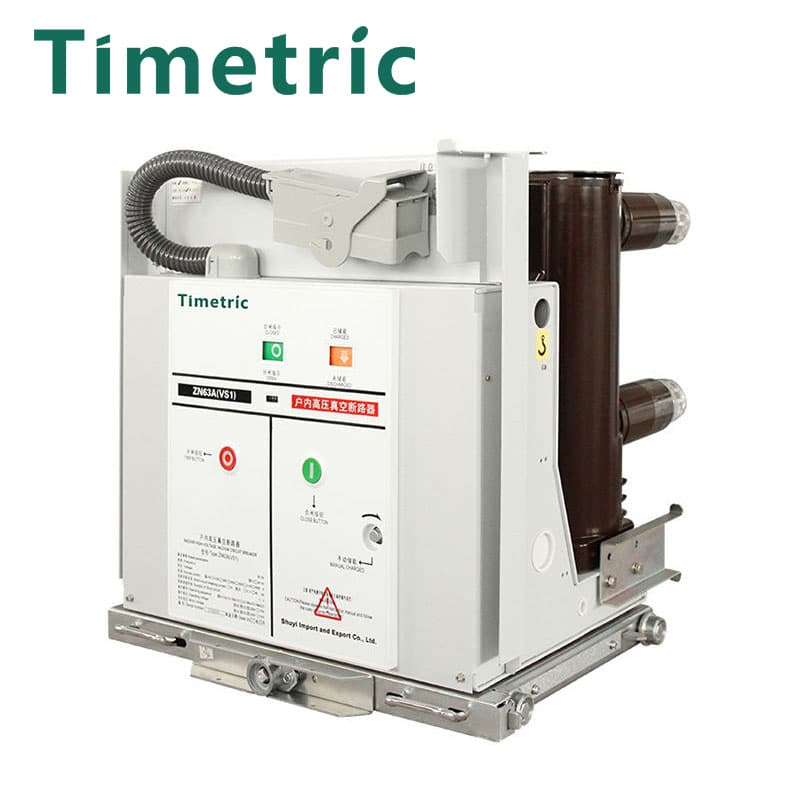

屋内真空遮断器は、建物、変電所、その他の屋内環境での動作のために特別に設計された電気開閉装置の一種です。中電圧回路 (通常 3.6 kV ～ 40.5 kV) を過電流や短絡から保護するために使用されます。屋内真空遮断器の核心は、一対の接点を含む密閉されたセラミックまたはガラスのエンベロープである真空遮断器です。一方の接点は固定されており、もう一方は可動です。インタラプタは、通常 10-5 ～ 10-7 Torr の範囲の非常に高い真空まで排気されます。サーキットブレーカーが閉じると、接点が互いに押し付けられ、電流が流れます。故障が検出されると、動作機構が接点を迅速に切り離します。

接点部分として、電気アークがそれらの間に形成されます。ただし、アークは接触面から蒸発した金属蒸気中にのみ存在します。真空環境には 2 つの重要な効果があります。まず、アークをイオン化して維持するガスがないため、アークの寿命は非常に短くなります。第二に、金属蒸気が遮断器の冷たい表面で凝縮すると、アークはすぐに消えます。アークは接触面上の螺旋経路に沿って強制的に移動するため、熱が分散され、過度の接触浸食が防止されます。中断プロセス全体は数ミリ秒で実行され、次の自然なゼロ交差で電流が中断されます。その結果、アークエネルギーが最小限に抑えられ、外部への放出がなく、クリーンで効率的な遮断が実現します。

屋内真空遮断器の設計には、接点の開閉に必要な力と速度を提供する、通常はバネまたは磁気アクチュエータなどの堅牢な動作機構も含まれています。機構は10,000～20,000回の動作寿命を誇る高信頼設計です。屋内真空遮断器は金属被覆開閉装置アセンブリに取り付けられており、必要な絶縁、保護、制御機能を提供します。システム全体は、インターロック、絶縁、接地機能を備え、安全性を考慮して設計されています。で温州秀宜輸出入有限公司、当社の屋内真空サーキットブレーカーは精密に製造され、あらゆる動作条件下で信頼性の高い性能を保証するためにテストされています。

2. 真空が他の中断媒体よりも優れているのはなぜですか?

真空が高圧サーキットブレーカーにとって好ましい遮断媒体である理由を理解するには、真空を代替手段である空気、オイル、SF6 と比較すると役立ちます。これらの媒体はそれぞれ回路ブレーカーで使用されてきましたが、屋内の中電圧用途にはあまり適さないという重大な欠点があります。たとえば、空気の場合、アークを消すために大きなギャップと高圧の空気噴射が必要となり、サーキットブレーカーが大きくなり、騒音が大きくなります。オイルは火災の危険性があり、汚染されたオイルを交換するための定期的なメンテナンスが必要です。 SF6 は強力な温室効果ガスであり、規制の強化に直面しています。

対照的に、真空は、理想的な選択肢となる利点を独自に組み合わせたものです。最も重要な利点は、真空の非常に高い絶縁耐力です。 10⁻5 Torr の真空は、どんな気体や液体よりもはるかに高い、1 ミリメートルあたり最大 100 kV の電圧勾配に耐えることができます。これにより、屋内真空遮断器は、同じ定格の空気遮断器や油遮断器よりもはるかに小型でコンパクトになります。コンパクトなサイズは、スペースが重要な屋内設置にとって大きな利点です。消弧媒体が使用されていないということは、屋内真空遮断器が排出物や廃棄物がなく、環境に優しいことも意味します。

真空のもう 1 つの重要な利点は、中断の速さです。真空遮断器は、他のどの技術よりも速く、わずか 10 ミリ秒でアークを消すことができます。この速度は、敏感な機器を保護し、障害による損害を最小限に抑えるために非常に重要です。また、真空遮断器はアーク電圧が非常に低いため、アークでのエネルギー散逸が減少し、接点の消耗が最小限に抑えられます。その結果、屋内真空遮断器の接点は 20,000 ～ 30,000 回の動作に耐えることができ、空気遮断器や油遮断器の接点よりもはるかに長くなります。この寿命の延長は、メンテナンスコストの削減とダウンタイムの短縮につながります。以下の表は、中断メディアの比較をまとめたものです。

3. 高性能屋内真空遮断器の主な技術仕様は何ですか?

適切な屋内真空遮断器を選択するには、主要な技術仕様を完全に理解する必要があります。これらのパラメータは、回路ブレーカーの性能能力、その物理的特性、および特定のアプリケーションへの適合性を定義します。仕様は通常、電気的定格、機械的定格、環境的定格の 3 つのカテゴリに分類されます。電気定格は最も基本的なもので、電流を流し、障害を遮断する回路ブレーカーの能力を決定します。

主な電気定格は定格電圧であり、屋内真空サーキットブレーカーが設計される最大システム電圧です。中電圧アプリケーションの場合、これは通常 12 kV、24 kV、または 40.5 kV です。次に重要な定格は定格電流です。これは、温度制限を超えずに回路ブレーカーが流すことができる最大連続電流です。中電圧開閉装置の場合、これは通常 630 A ～ 3150 A の範囲になります。定格短絡遮断電流は、屋内真空遮断器が遮断できる最大故障電流です。これは重要な安全パラメータであり、通常はキロアンペア (kA) で指定され、一般的な値は 25 kA、31.5 kA、および 40 kA です。

機械的定格は動作機構を対象としています。定格動作シーケンスは回路ブレーカーのデューティ サイクルを定義し、通常は「O - 0.3 秒 - CO - 3 分 - CO」（開 - 0.3 秒 - 閉 - 開 - 3 分 - 閉 - 開）として指定されます。機械的耐久性は、メンテナンスを必要とせずにサーキットブレーカーが実行できる動作の回数です。高品質の屋内真空遮断器は、10,000 ～ 20,000 回の操作に耐える機械的耐久性を備えています。環境評価には、固体および液体の侵入に対する保護レベルを定義する保護等級 (IP 評価) と周囲温度範囲が含まれます。以下の表は、屋内真空遮断器の一般的な仕様をまとめたものです。

4. 屋内真空遮断器はシステムの安全性と信頼性をどのように向上させますか?

配電システムの安全性と信頼性は最も重要であり、回路ブレーカーの選択はこれらの目標を達成する上で中心的な役割を果たします。屋内真空サーキットブレーカーは、システムの安全性を強化するいくつかの機能を提供します。最も重要なのは、真空遮断器の永久密閉性です。インタラプタは密閉されたユニットで、通常はセラミックまたはガラスで作られており、補充やメンテナンスの必要はありません。これにより、油漏れ、ガス漏れ、空気汚染に伴うリスクが排除されます。また、真空遮断器は、他のタイプの回路ブレーカの性能に影響を与える可能性がある湿気や塵などの環境条件の影響を受けません。

屋内真空サーキットブレーカーの遮断速度が速いことも、重要な安全機能の 1 つです。障害を 30 ～ 50 ミリ秒で解決できるため、障害の継続時間が最小限に抑えられ、システムに対する熱的および機械的ストレスが軽減されます。この早い除去時間により、人員に重傷を与える可能性がある危険な現象であるアークフラッシュのリスクも軽減されます。アークフラッシュのエネルギーは解消時間に比例するため、サーキットブレーカーを高速化するとアークフラッシュの危険が大幅に軽減されます。これは、気中遮断器のような遅い技術に比べて、屋内真空遮断器の大きな利点です。

屋内用真空遮断器は、シンプルで堅牢な設計により優れた信頼性も備えています。動作機構は通常、可動部品がほとんどないバネまたは磁気アクチュエータです。このメカニズムは、信頼性が高く、メンテナンスが最小限で長寿命になるように設計されています。真空遮断器技術の使用により、複雑なアークシュートや消弧システムの必要性がなくなり、設計が簡素化され、潜在的な故障点の数が減少します。この信頼性が、公益事業や産業の顧客が重要な用途に屋内真空サーキット ブレーカーを選択する主な理由です。 Wenzhou Shuyi Import and Export Co., Ltd. では、安全性と信頼性を重視して屋内真空遮断器を設計し、お客様が開閉装置に無停電電源を信頼できるようにしています。

さらに、屋内真空遮断器は本質的に作業員にとって安全です。火災の危険性がある石油サーキットブレーカーや、ガスが分解すると有毒な副生成物が放出される可能性がある SF6 サーキットブレーカーとは異なり、真空遮断器には危険物質が含まれていません。密閉された真空チャンバーにより、アークフラッシュや爆発の危険がありません。屋内真空遮断器は、偶発的な動作を防止する包括的なインターロック システムも備えて設計されており、作業員の安全性がさらに向上します。

5. メンテナンスとライフサイクルコストの利点は何ですか?

サーキットブレーカーのライフサイクルコストは、プロジェクト計画と予算配分にとって重要な要素です。初期購入価格は重要な考慮事項ですが、多くの場合、機器の耐用年数にわたる総所有コスト (TCO) がより重要な要素となります。屋内真空サーキットブレーカーは、主に最小限のメンテナンス要件と長い耐用年数により、他のタイプのサーキットブレーカーに比べてライフサイクルコストで大きな利点をもたらします。

屋内真空遮断器のメンテナンス要件は最小限です。真空遮断器は密閉されたユニットであり、潤滑や調整を必要とする可動部品がありません。接点は真空エンベロープ内に密閉されており、大気にさらされていないため、腐食や酸化がありません。操作機構は摩耗を最小限に抑えながら長寿命となるように設計されています。実際には、屋内真空遮断器は、動作機構の定期的な潤滑と機械部品の目視検査のみを必要とする場合があります。これは、定期的なオイルの検査、濾過、交換が必要なオイルサーキットブレーカーや、ガスの取り扱いと漏れ検出が必要な SF6 サーキットブレーカーとは対照的です。

屋内真空遮断器の耐用年数が長いことも、コスト上の大きな利点です。真空遮断器は 20,000 ～ 30,000 回の動作に耐えることができ、他の技術の寿命をはるかに超えています。この延長された耐用年数は、設置の耐用期間中、屋内真空遮断器を交換する必要がないことを意味します。したがって、高品質の屋内真空遮断器への投資は長期にわたって償却され、年間の所有コストが削減されます。以下の表は、25 年間にわたる屋内真空サーキット ブレーカーと SF6 サーキット ブレーカーのライフサイクル コストの比較を示しています。

6. アプリケーションに適した屋内真空サーキットブレーカーを選択するにはどうすればよいですか?

適切な屋内真空遮断器を選択することは、アプリケーションの技術要件、環境条件、将来の拡張計画の評価を含む体系的なプロセスです。選考プロセスは次のフレームワークに従って行う必要があります。最初のステップは、システムの電圧と電流の定格を決定することです。屋内真空サーキットブレーカーは、最大システム電圧 (通常は 12 kV、24 kV、または 40.5 kV) に対応する定格を備えている必要があります。定格電流は、将来の拡張に対するマージンを備えた、最大連続負荷に耐えるのに十分である必要があります。

2 番目のステップは、故障電流レベルを決定することです。屋内真空遮断器は、設置場所で考えられる最大故障電流を超える短絡遮断容量を備えていなければなりません。これには、対称および非対称の故障電流を計算するシステムの短絡調査が必要です。回路ブレーカーの遮断容量は、適切な安全マージンを持って、計算された故障電流より大きくなければなりません。 3 番目のステップは、動作環境を考慮することです。屋内真空遮断器は屋内での使用を目的として設計されていますが、周囲温度、湿度、高度などの特定の環境条件がその性能に影響を与える可能性があります。回路ブレーカーは、高温、高地、またはその他の特殊な条件に対して適切な軽減係数を指定して指定する必要があります。

4 番目のステップは、必要な保護機能を評価することです。屋内真空遮断器は通常、保護リレー、変流器、変圧器を含む開閉装置アセンブリの一部です。回路ブレーカーの選択は、これらの保護システムと調整して、正しい障害検出と解消を確実にする必要があります。最後に、メーカーの評判、品質認証、アフターサポートを考慮する必要があります。以下の表は、一般的なアプリケーション要件に基づいた屋内真空遮断器の選択フレームワークを示しています。

7. よくある質問 (FAQ)

質問 1: 屋内真空遮断器の標準的な耐用年数はどれくらいですか?

回答: 高品質の屋内真空遮断器の一般的な耐用年数は 20 ～ 30 年以上です。真空遮断器自体は 20,000 ～ 30,000 回の動作寿命を想定して設計されており、これは高圧開閉装置設備の一般的な動作要件をはるかに超えています。動作機構も高信頼設計となっており、動作寿命は10,000～20,000回です。適切なメンテナンスを行えば、屋内真空遮断器は変電所自体よりも長持ちします。

質問 2: 環境への影響という観点から、屋内用真空サーキットブレーカーは SF6 サーキットブレーカーとどのように比較されますか?

回答: 屋内真空サーキットブレーカーは、SF6 サーキットブレーカーよりも環境への影響が大幅に低くなります。 SF6 は、CO2 の 23,000 倍を超える地球温暖化係数を持つ強力な温室効果ガスです。対照的に、屋内真空遮断器は温室効果ガスを排出しない密閉型真空遮断器を使用しています。その結果、多くの公益事業や産業は持続可能性への取り組みの一環として屋内真空遮断器に移行しています。

質問 3: 屋内真空遮断器はコンデンサ バンクの切り替えに使用できますか?

回答: はい、屋内真空サーキットブレーカーはコンデンサバンクのスイッチングに使用できますが、この用途向けに特別に設計されている必要があります。コンデンサ バンクの切り替えには、耐久性が高く、突入電流に対処できる機能を備えた回路ブレーカーが必要です。温州水宜輸出入有限公司の工場では、専用のコンデンサスイッチング定格を備えた屋内真空サーキットブレーカーを提供しています。

質問 4: 屋内真空遮断器の固定式と引込み式の違いは何ですか?

回答: 固定屋内真空遮断器は開閉装置パネルに恒久的に取り付けられています。引き出し可能な屋内真空サーキットブレーカは、メンテナンスや交換のためにパネルから引き出すことができるトロリーに取り付けられています。引き出し可能な回路ブレーカーは柔軟性が高く、メンテナンスが容易ですが、高価でもあります。選択はアプリケーションの特定の要件によって異なります。

質問 5: 屋内真空遮断器の一般的なメンテナンス要件は何ですか?

回答: 屋内真空遮断器のメンテナンス要件は最小限です。主なタスクは、サーキットブレーカーとその機械部品の定期的な目視検査、メーカーのスケジュールに従った操作機構の潤滑、および真空テスターを使用した真空遮断器の完全性の時折テストです。真空遮断器は永久に密閉されているため、回路ブレーカーは定期的な校正や接点の調整を必要としません。

8. 結論

屋内真空遮断器は、性能、信頼性、安全性の魅力的な組み合わせを提供することにより、中電圧システムに最適な選択肢としての地位を確立しました。優れた遮断機能、コンパクトなサイズ、最小限のメンテナンス要件により、幅広い屋内用途に理想的なソリューションとなります。真空遮断器技術により迅速かつクリーンな遮断が保証され、密閉設計により長期的な信頼性と環境安全性が提供されます。他のテクノロジーと比較すると、屋内真空サーキットブレーカーは、総所有コスト、安​​全性、および法規制への準拠の点で大きな利点をもたらします。

エンジニア、システム設計者、プロジェクト マネージャーにとって、適切な屋内真空サーキット ブレーカーを選択することは、電気システム全体のパフォーマンスと信頼性に影響を与える重要な決定です。技術仕様、アプリケーション要件、ライフサイクルコストを考慮することで、何十年にもわたって信頼性の高いサービスを提供する屋内真空遮断器を選択することができます。
