中電圧スイッチキャビネット

中電圧スイッチキャビネットの電圧範囲は、3kV、6kV、10kV、20kV、35kVなどのより一般的な電圧レベルを含む36kV以内に拡張できます。

アプリケーションエリア：中電圧スイッチキャビネットは、主に都市の住宅地、公共の建物、高速道路、化学産業などで使用されており、送電と流通と変電所の入口と出口の制御と保護のために使用されます。

中電圧スイッチキャビネットとは何ですか？中程度の電圧スイッチ以外の他の機器の断熱性能を備えた金属製のスイッチギアは、アークが電力機器を燃焼するのを防ぎ、電力使用の安全性を保証し、電気を使用するときに中電圧スイッチの断層範囲の拡大を回避します。中電圧スイッチキャビネットは、キャビネット本体と回路ブレーカーの2つの主要な部品で構成されており、オーバーヘッドインレットとアウトレットライン、ケーブルインレットと出口ライン、バスバー接続などの機能があります。キャビネット本体は、ハウジング、電気部品（断熱部分を含む）、さまざまなメカニズム、二次端子、接続で構成されています。

中電圧スイッチギアのカテゴリは何ですか？

中電圧スイッチギアの構造によると、中電圧のスイッチギアにはいくつかのカテゴリがあります。

（1）半閉鎖された中電圧スイッチギア、キャビネットの前面と側面が囲まれ、背面とバスバーが露出し、構造は単純で、コストは低く、安全性は低く、GGLAタイプなどの排除に近いです。

（2）金属シェルを備えたボックスタイプの中電圧スイッチギア、コンパートメントが少ないため、バスバーも囲まれており、安全性が向上します。 XGNタイプなど。

（3）間隔タイプの中電圧スイッチギア、各部屋は1つ以上の非金属パーティションで区切られており、安全性が向上します。 Jynタイプなど。

（4）装甲中型電圧スイッチギア、各部屋は金属のパーティションで分離され、粉砕され、安全性、複雑な構造、高処理精度、わずかに高い価格を備えています。中国で作られたKynタイプやZSLタイプのABBなど。

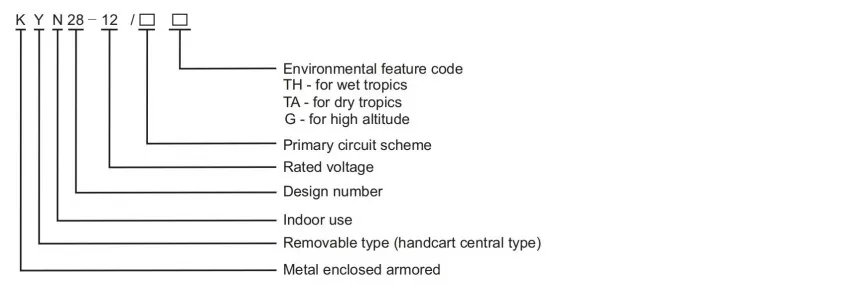

モデルの説明

主な技術パラメーター

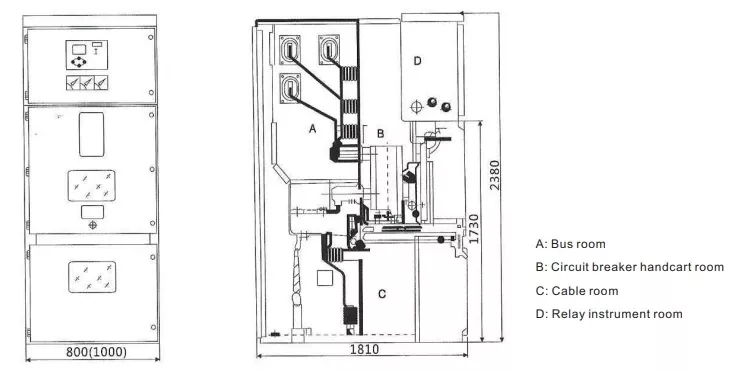

構造と取り付け寸法

作業環境：

中電圧のスイッチギアの使用環境要件には、温度、湿度、高度、空気の質、その他の側面が含まれます。

1。温度要件‌：中電圧スイッチギアの温度要件は、一般に-5℃〜+40℃です。温度がこの範囲を超えると、電気キャビネットの電気性能、機械的性能、保護レベルが影響を受けます。

‌2。湿度の要件：中電圧スイッチギアの湿度の要件は、一般に相対湿度が50％を超えないことです。湿度が高すぎると、電気キャビネット内で漏れ、断熱材の削減、その他の問題が発生し、機器の寿命と安全性に影響を与える可能性があります。

3。高度要件‌：高高度の領域の場合、中電圧のスイッチギアは、容量を減らすか、関連する基準に従って電圧テストに耐えることができるように使用する必要があります。たとえば、3,000メートルの高度では、機器の通常の動作を確保するために断熱補正と耐電圧テストが必要です‌

4‌。大気質の要件：中電圧のスイッチギアの大気質要件は比較的高く、一般に腐食性ガス、粉塵、その他の有害物質は含まれていません。これらの有害物質が空気中に存在する場合、それらは電気機器を損傷し、機器のサービスの生活と安全に影響を与えます‌

スイッチギアの利点と機能

中電圧スイッチギアの主な機能と利点には、次の側面が含まれます。

1.高性能パラメーター：中電圧スイッチギアには、高電圧に耐える能力や短絡電流耐性機能など、優れた性能パラメーターがあります。たとえば、中電圧のスイッチギアの稲妻に耐える電圧は75kVに達し、定格の短時間の耐摩耗性は25-40kaに達する可能性があります。さまざまな高電圧環境で安定して動作し、電力システムの過電圧や短絡電流などの断層ショックに効果的に抵抗し、電源の連続性を確保できます。

2。良好な断熱とアークの性能：中電圧スイッチギアは、良好な断熱とアークの性能で設計されています。たとえば、中電圧スイッチングの内部アーク容量は、IACレベルのAFLR標準を満たす31.5ka/4sおよび40ka/0.5sに達し、内部断層中のARCの衝撃範囲を効果的に制限し、キャビネットと周囲の機器の損傷を減らし、人員と機器の安全性を確保できます。

3.モジュラーおよび小型化された設計：中電圧スイッチギアは通常、モジュラー設計を採用します。これは、生産、組み立て、保守、オーバーホールが簡単です。たとえば、中電圧スイッチギアのキャビネットは、バスバールーム、サーキットブレーカールーム、ケーブルルーム、コントロールコンパートメントなどの独立した機能ユニットに分けられます。各ユニットのサイズと接続インターフェイスは標準化されており、障害の位置と分離に便利で、停電時間とメンテナンスコストが削減されます。

4.さらに、一部のモデルのキャビネットの幅はわずか550mmであり、床面積を大幅に削減し、土地資源が厳しい場所に適しています。

5。インテリジェント機能：現代の中電圧スイッチギアには、埋め込まれたインテリジェント温度監視、真空アークチャンバー特性モニタリング、トロリーキャビネットインテリジェントモニタリング、機械的特性、二次回路モニタリングなど、さまざまなインテリジェント機能があります。電気トロリーとグラウンドナイフの制御、監視と保護などにより、機器の自動化と運用の安全性が向上します。 6.高安全保証：中電圧スイッチギアは、5つの保護インターロックおよびその他の安全対策を備えた設計されています。たとえば、中電圧のスイッチギアは、5つの保護インターロック設計を採用して、回路ブレーカートロリーの負荷を押したり引いたり、サーキットブレーカーを誤って閉鎖したりするなどの誤操作を防ぎ、基本的にオペレーターの安全性を確保します。

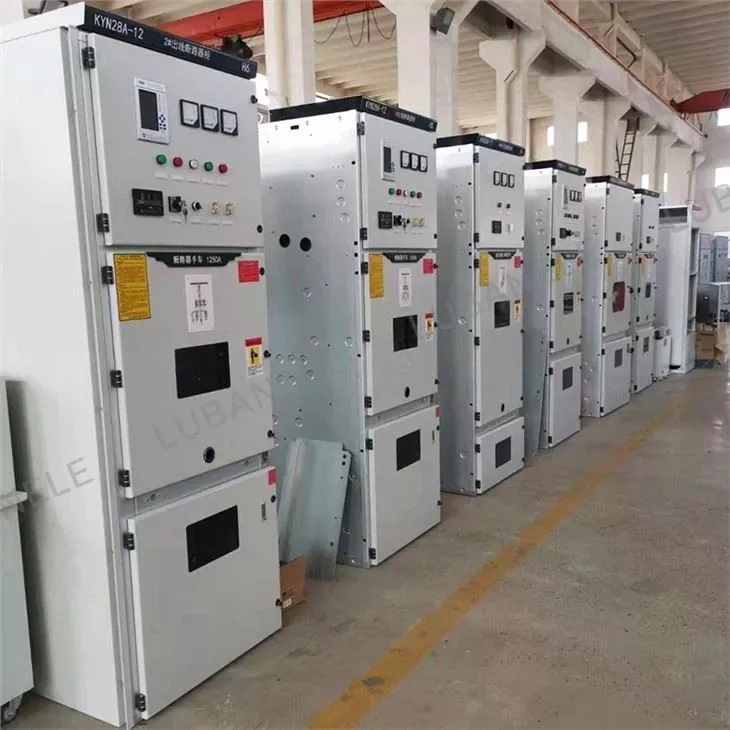

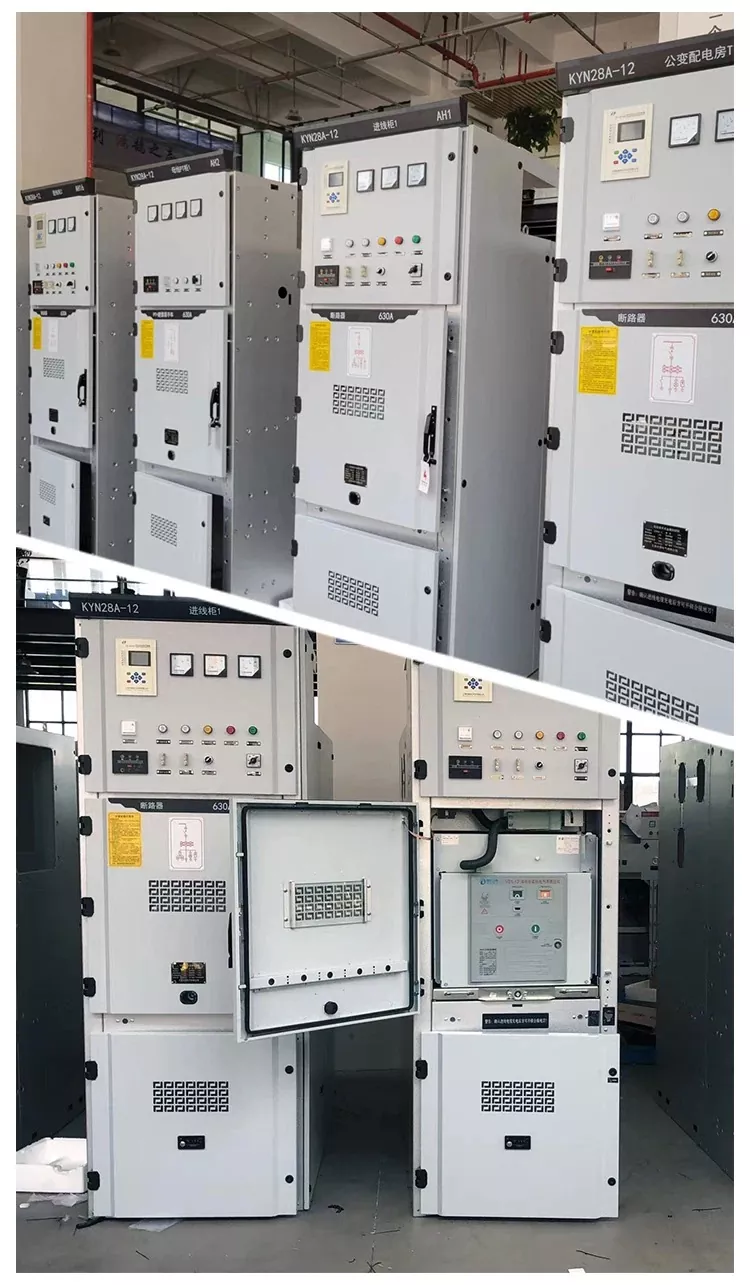

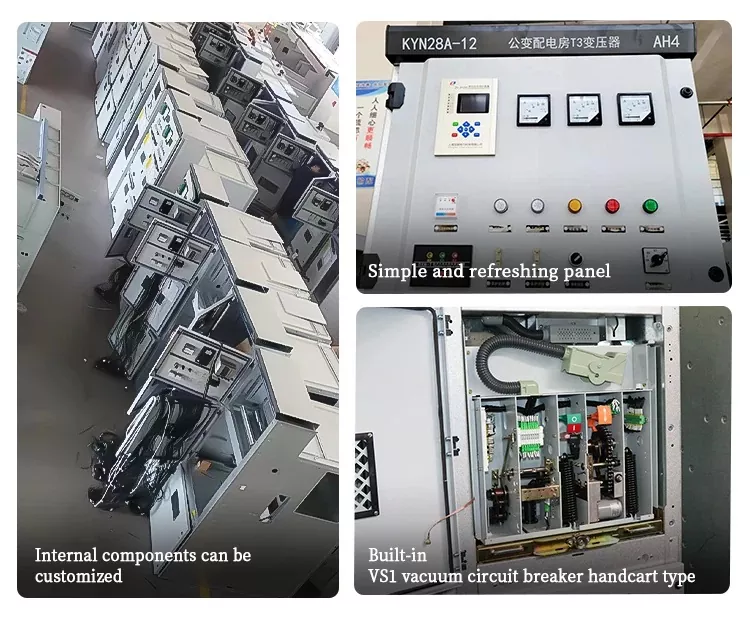

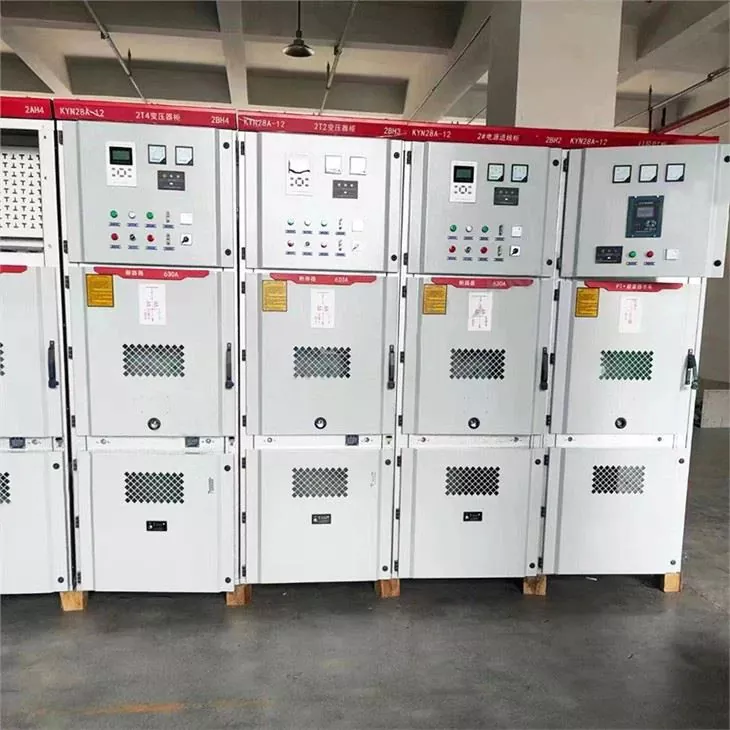

製品リアルショット

よくある質問

あなたの会社は私の要件に応じて製品をカスタマイズできますか？

はい、顧客の要件に応じて製品をカスタマイズできます。一般的に、顧客は回路レイアウト、電圧、電流などを提供するだけです。

あなたの最速の配達時間は何ですか？

通常、顧客の問い合わせを受け入れます。スイッチキャビネットの技術パラメーターが接続された後、価格表を発行し、実際の状況に基づいて生産時間と配送時間について顧客と通信するのに1〜2日かかります。

アフターセールスサービスはどうですか？

1年間の保証をサポートしています。通常の引用には、現場のアフターセールスサービスは含まれていません。無料のオンライン通信とガイダンスが利用可能です。
