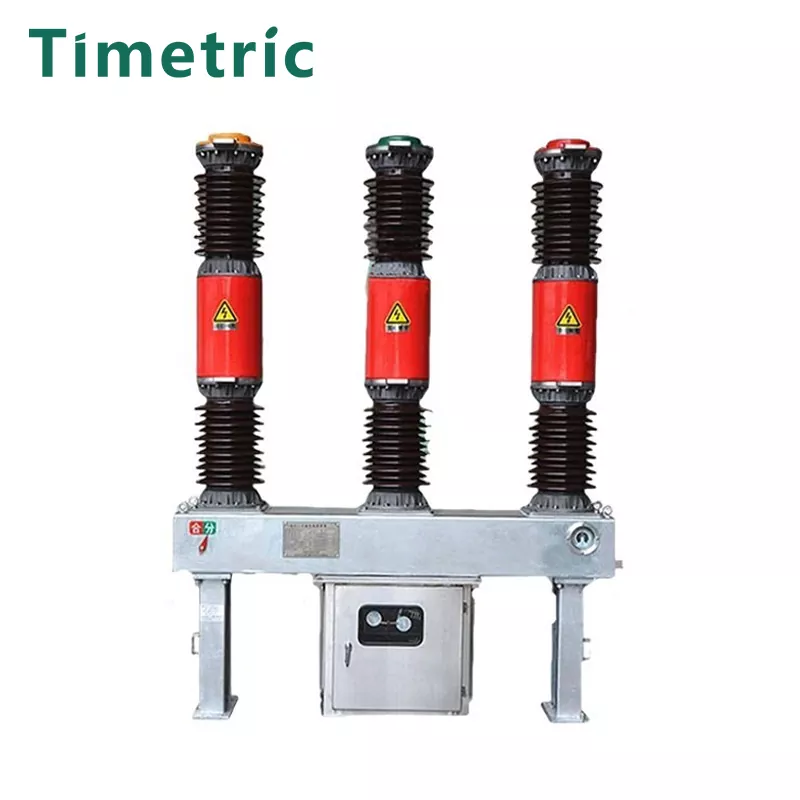

LW36-40.5 SF6回路ブレーカー

アイテム：LW36-40.5 SF6回路ブレーカー

THELW36-40.5 SF6回路ブレーカーは、40.5kVの電力伝送および流通システムの制御と保護のために設計された3相、50Hzの屋外高電圧電気機器です。以下を含むアプリケーションに適しています。

・回路ブレーカーを結びます。

・コンデンサバンクの切り替え。

・付着可能な電流トランスによる測定と保護。

主な機能：

標準のコンプライアンス：National StandardGB1984-1989（ "AC High Voltage Circuit Breaker"）および国際電気技術委員会StandardIec60056：1987（「高電圧AC回路ブレーカー」）を満たしています。

優れたブレイキングパフォーマンス：

o迅速なアーク消光のためにチャンバーを消滅させるガスアークを使用します。

o強化された保護のための短いアーク時間。

oパフォーマンスの低下なしで定格電圧で25 kaを20回破ることができます。

メンテナンスが低い：

oサービス寿命中のSF6ガスの整形維持の必要はありません。

o介入を最小限に抑えながら、電気寿命を提供します。

信頼できる断熱材：

oゼロゲージ圧力で10分間40.5 kVに耐えることができ、堅牢な断熱性能を確保します。

機械的信頼性が高い：

o拡散操作のために設計された閉鎖能力。

oは、再指示なしに400アンペアのコンデンサバンク電流を安全に開始および閉鎖できます。

oアークや燃え尽き症候群などの問題なく、安全に免除された長いライン（25〜50 kmまで）を安全に切り替えることができます。

コンパクトでシンプルなデザイン：

o Asimple構造のコンパクトサイズ。

oメンテナンスのない操作の長い期間、ダウンタイムとコストの短縮を確保します。

モデルの説明

主な技術パラメーター

構造と取り付け寸法

作業環境：

アイテム：LW36-40.5 SF6回路ブレーカー

LW36-40.5 SF6回路ブレーカーの作業環境：

周囲温度範囲：

最小：-30°C

最大： +40°C

（特別な条件については、高温範囲または低い範囲に合わせてカスタマイズできます。）

高度：

海抜1,000メートルまで使用できます。

1,000メートルを超える高度の場合、適切なパフォーマンスを確保するために調整が必要になる場合があります。

湿度：

相対湿度は95％を超えてはなりません（非凝縮）。

汚染レベル：

モデリュー環境汚染レベルのある環境に適しています（IEC規格に従って、上流の学位III）。

地震抵抗：

リヒタースケールでは8度までの強度に耐えるように設計されています。

風力抵抗：

160 km/hまでの風速に耐えることができ、強風の影響を受ける地域の屋外設備に適しています。

電気回路の故障の考えられる原因

アイテム：LW36-40.5 SF6回路ブレーカー

電気回路の故障の考えられる原因：

不十分なSF6ガス圧力：

低いSF6ガス圧力は、ブレーカーのアーク拡張能力を損ない、障害を適切に中断しないことになります。信頼できる操作には、定期的なガス圧力チェックが必要です。

SF6ガスの汚染：

SF6ガスの汚染物質（たとえば、水分、空気、または微粒子）は、誘電特性とアーククエンシングの有効性を分解し、動作不良をもたらす可能性があります。

機械的障害：

内部コンポーネントの摩耗（接触、スプリング、装飾メカニズムなど）は、必要に応じてブレーカーを閉じたり開いたりしないなど、誤動作につながる可能性があります。

過剰または短絡条件：

ブレーカーが評価されている容量を超えてオーショート回路条件を拡大した場合、障害電流を効果的に中断できず、システムの損傷につながる可能性があります。

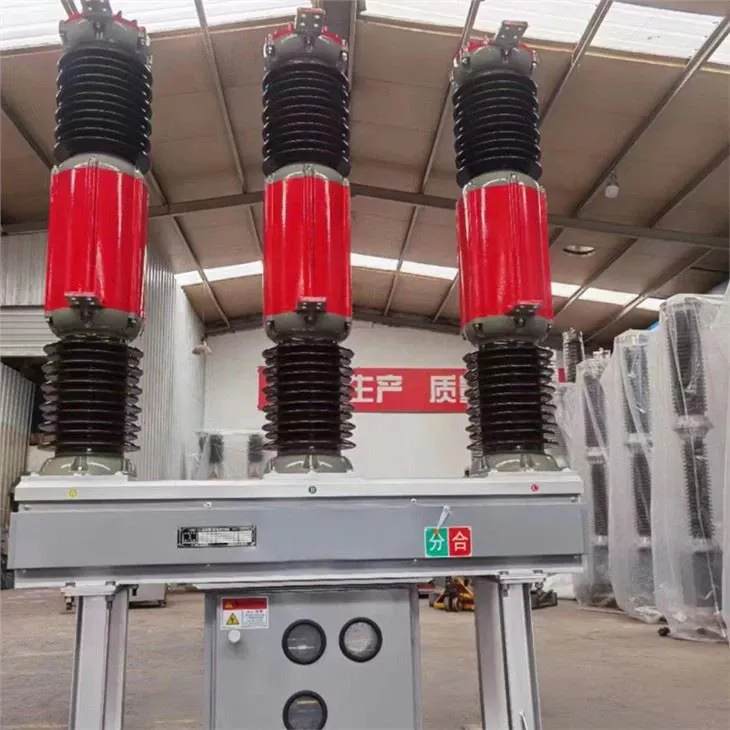

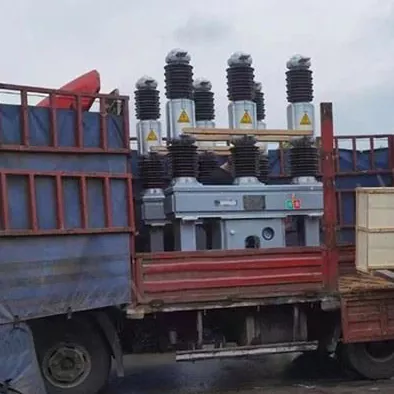

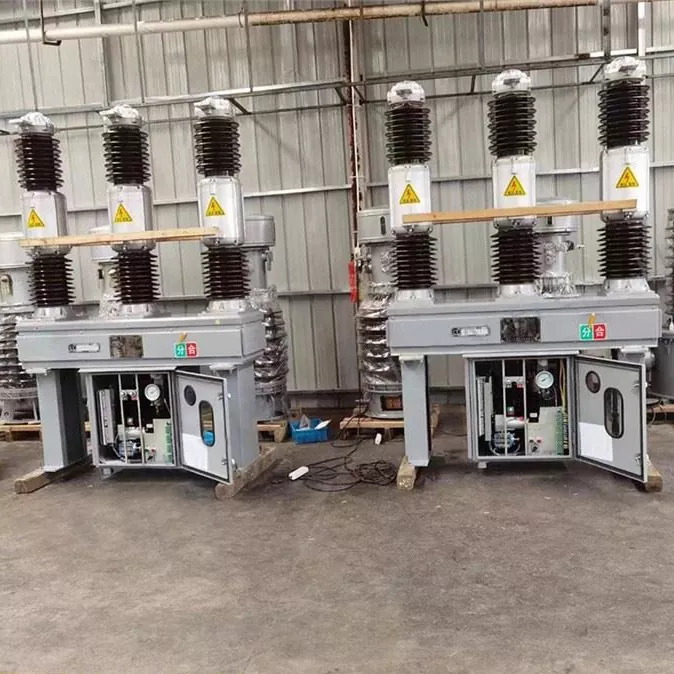

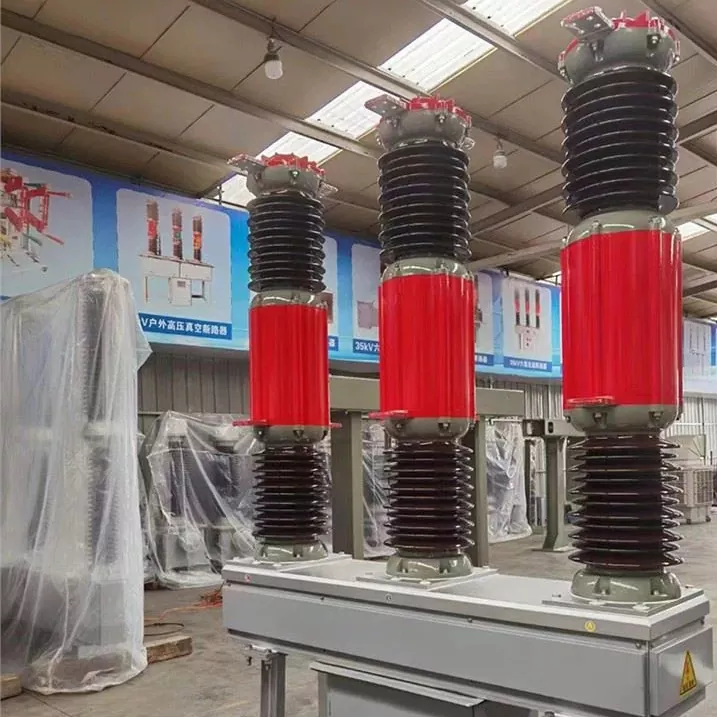

製品リアルショット

よくある質問

アイテム：LW36-40.5 SF6回路ブレーカー

1. LW36-40.5 SF6回路ブレーカーの定格電圧はどのくらいですか？

・LW36-40.5 SF6回路ブレーカーは、35 kVの送電および配電システムに適した40.5 kVの伸縮電圧用に設計されています。

2. LW36-40.5は、アーク消火にどのタイプのガスを使用していますか？

・ブレーカーUSESSF6（硫黄ヘキサフルオリド）ガスは、その優れた誘電体およびアーク拡張特性で知られており、高い断層条件下でも信頼できる動作を確保します。

3. LW36-40.5 SF6回路ブレーカーの機械的生活は何ですか？

・LW36-40.5 SF6回路ブレーカーのメカニカルライフは、3,000操作を超えるように設計されており、要求の厳しい環境での頻繁な切り替えに適しています。

4. LW36-40.5 SF6回路ブレーカーをコンデンサバンクの切り替えに使用できますか？

・はい、LW36-40.5を使用すると、コンデンサバンクを振りかけることができ、再発火なしに400アンペアの電流に安全に切り替えることができます。
