アイテム：66KV 69KV SF6回路ブレーカー

SF6ガスで消火する効率的なアーク：

SF6ガスは中断媒体として機能し、優れたアーク消滅特性を提供します。

また、ガスは優れた電気断熱材を提供し、操作中に圧縮されてアークを効果的に消滅させるため、コンデンサグループと反応器グループにとって理想的なスイッチになります。

優れたブレイキングパフォーマンス：

逆位相断層、両方の極での同時接地、ゾーン近断層、ブレーカー終了断層など、さまざまな異常な短絡を確実に破壊することができます。

低動作ノイズ：

密閉された設計は、ブレーカーを大気条件から分離し、動作中のガス放電騒音を排除します。

コンパクトでシンプルな構造：

追加のバルブシステムがないシングルブレイクアークチャンバーを備えているため、コンパクトで簡単なデザインになります。

最小限のメンテナンス要件：

SF6ガスに収容されている間隔の接触は、操作中に最小限の摩耗を経験し、メンテナンスワークロードの削減と拡張メンテナンスサイクルにつながります。

安全で信頼できる操作：

SF6ガスは非毒性であり、燃え尽きることはありません。間散布室の優れたシーリングは、安全で信頼できる長期使用を保証します。

モデルの説明

主な技術パラメーター

構造と取り付け寸法

作業環境：

アイテム：66KV 69KV SF6回路ブレーカー

インストール方法：

 サイドマウントまたはミドルマウント。

周囲温度：

高： + 40°100

低：-30°100

高度：

≤2000m（より高い高度で設置する場合、定格断熱レベルをそれに応じて調整する必要があります）。

風の圧力：

≤700Pa（34m/sの風速に相当）。

地震抵抗：

最大8度の地震強度に耐えるように設計されています。

汚染レベル：

クラスI

最大1日の温度変動：

25°Cを超えない

電気回路の故障の考えられる原因

アイテム：66KV 69KV SF6回路ブレーカー

●回路の問題を制御します

●制御回路が切断されているか、制御電源が切断されていない（たとえば、ヒューズ、電源の故障、または損傷した制御コンポーネントなど）。

●補助またはトリップコイル回路の接続が正しくありません。

●圧力異常

●不十分なSF6ガス圧力により、断熱材が不十分またはアーク拡大するパフォーマンスが発生します。

●SF6ガス内の高い水分含有量は、断熱材の分解と潜在的な短絡につながります。

機械的障害

潤滑、摩耗、または機械的閉塞の欠如による妨害動作メカニズム。

間隔接点の不適切なアライメントまたは誤動作。

過負荷または障害状態

ネットワーク内の永続的な過負荷または短絡条件は、自動トリップをトリガーします。

負荷状態の故障またはシステム障害のためにトリップされたブレーカー。

環境の影響

接触侵食または断熱材の弱体化を引き起こす高汚染または腐食性環境。

機械的および絶縁特性に影響を与える極端な温度変動。

誤った操作

不適切なスイッチングシーケンスやトリップ後のリセットが不十分な手動操作エラー。

断層条件下での回路ブレーカーの偶発的な閉鎖。

老化または摩耗

時間の経過とともに、スプリング、ベアリング、接触点などのコンポーネントの徐々に劣化します。

運用上の非効率性につながる古いまたは互換性のないコンポーネント。

電気コンポーネントの障害

誤動作リレー、センサー、または圧力計がブレーカーの制御と監視を破壊します。

過度の電圧または長時間の活性化により、燃焼または損傷の動作コイル。

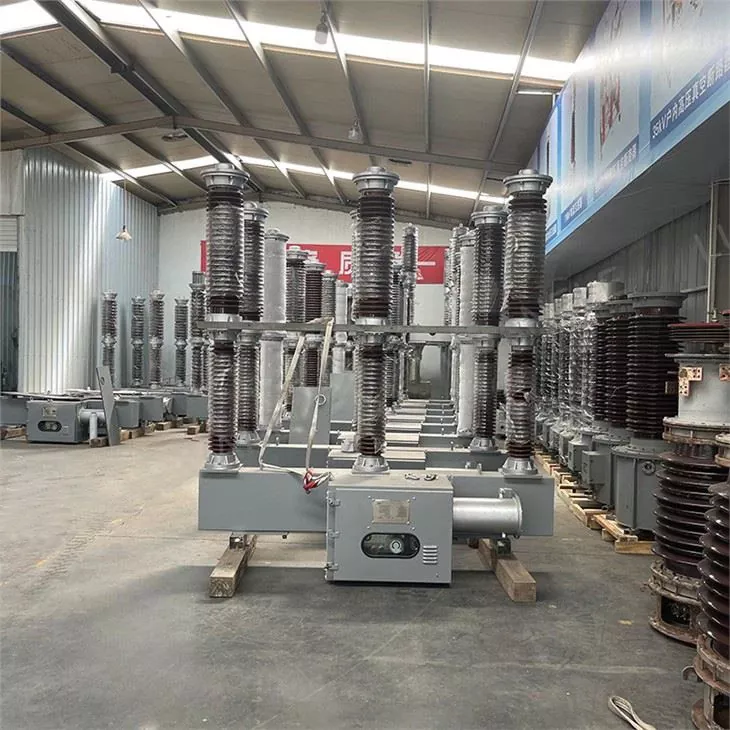

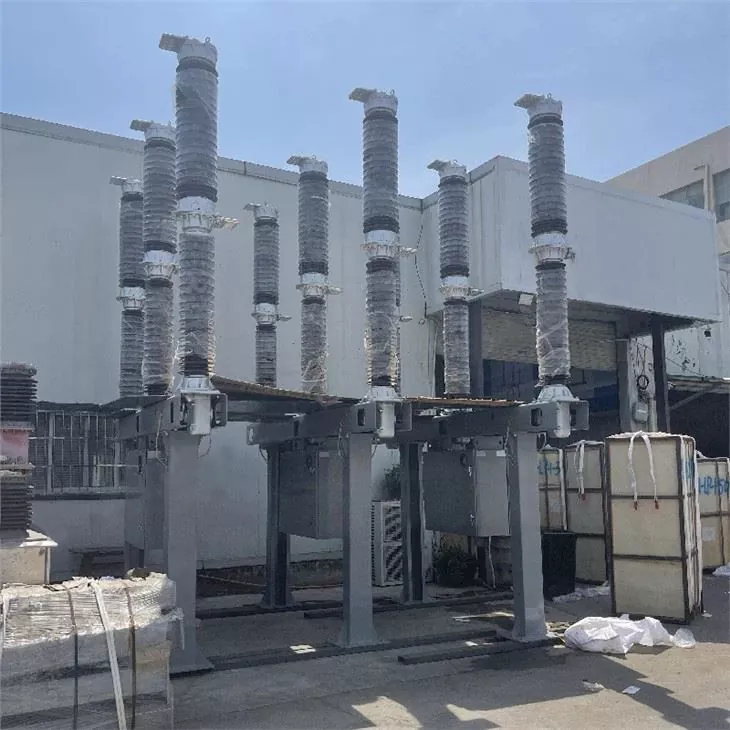

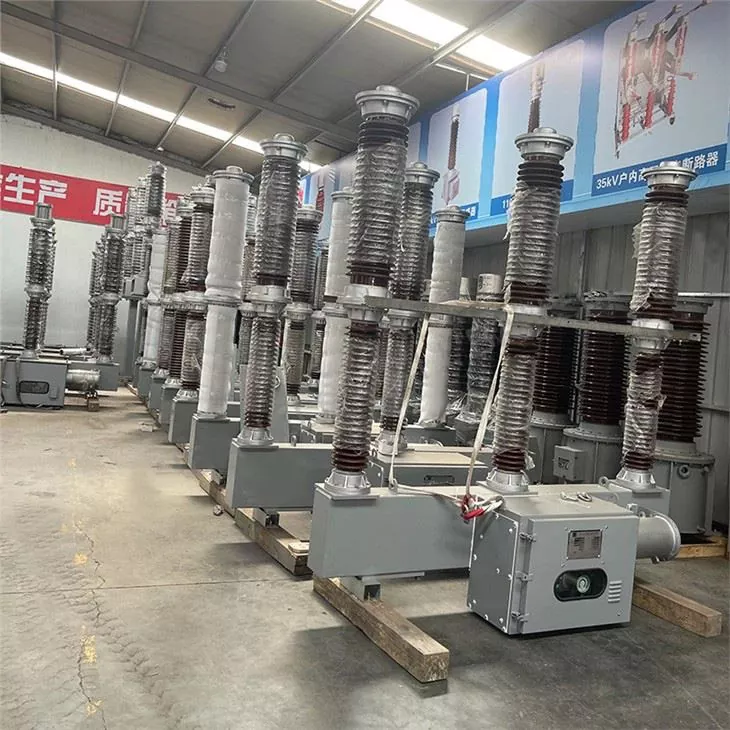

製品リアルショット

よくある質問

アイテム：66KV 69KV SF6回路ブレーカー

Q1：66kV SF6回路ブレーカーの定格電圧はいくらですか？

A1：66kV SF6回路ブレーカーの定格電圧は66kVで、高電圧電力システムに適しています。

Q2：サーキットブレーカーではどのガスが使用されていますか、そしてその理由は何ですか？

A2：SF6ガス（硫黄ヘキサフルオリド）は、優れたアーク拡張および絶縁特性を備えているため使用されます。高電圧アプリケーションで効率的なパフォーマンスと信頼性を保証します。

Q3：ブレーカーは極端な環境条件下で動作できますか？

A3：はい、ブレーカーは、-30°Cから +40°Cの温度、2000mまでの高度、最大8度までの地震強度の過酷な環境で動作するように設計されています。 2000mを超える高度の場合、断熱レベルへの特別な調整が必要です。

Q4：SF6回路ブレーカーはどのくらいの頻度でメンテナンスが必要ですか？

A4：その単純な構造と密閉された設計により、回路ブレーカーは最小限のメンテナンスを必要とします。ガス圧力、電気部品、および機械部品の定期的な検査が推奨されます。
