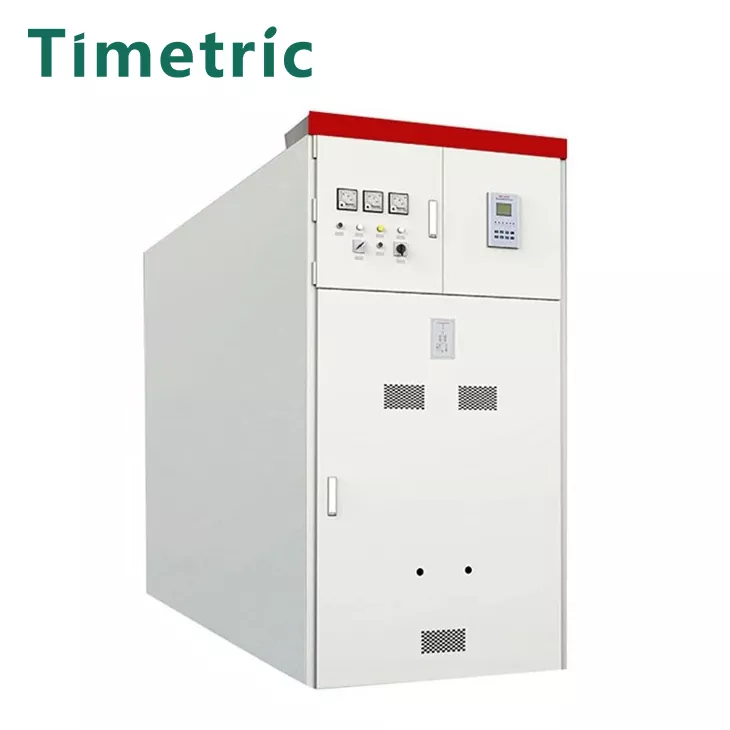

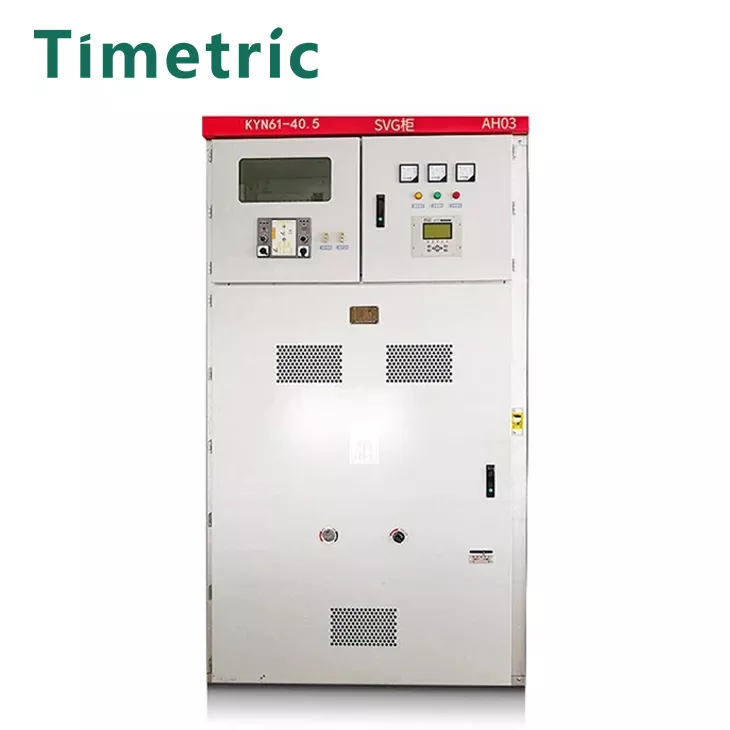

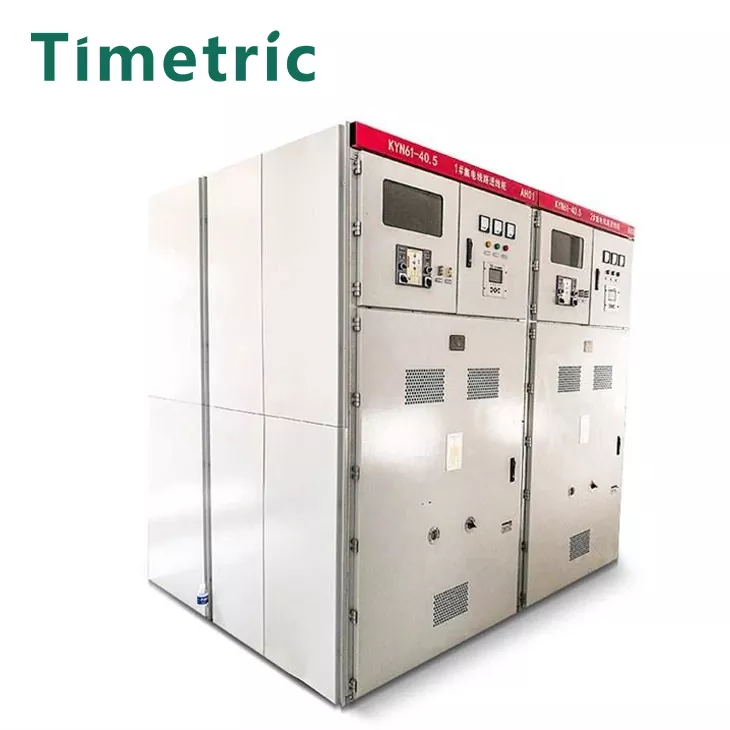

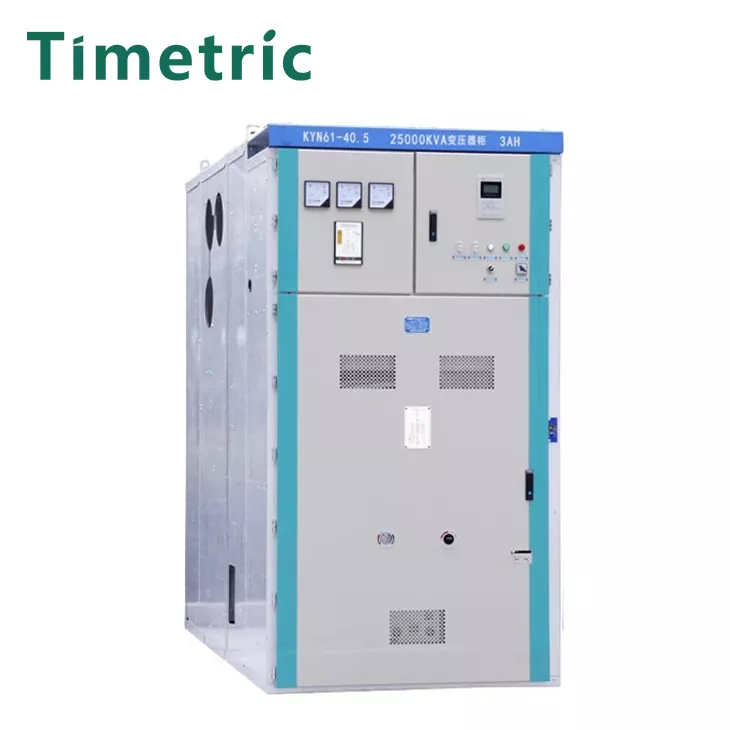

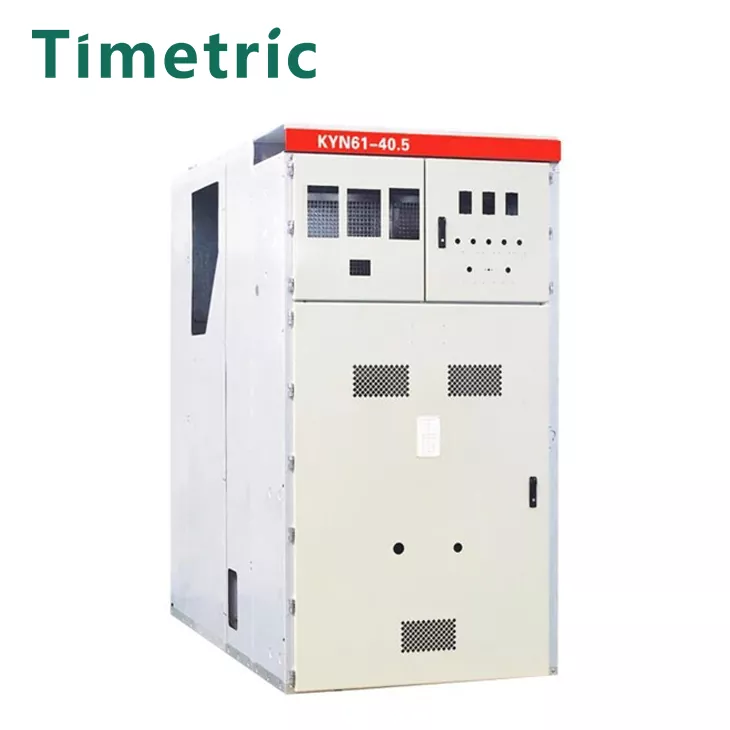

33kV MV HV中程度の高電圧電気スイッチギア

タイムトリックエレクトリック33kV MV HVミディアム電圧電圧電気スイッチギア装甲装備ACメタルエンクロードスイッチギア（以下、スイッチギアと呼ばれる）は、3相AC 50Hz、定格電圧30kV〜40.5kV屋内屋内完全式電力配電装置です。これは、発電所、変電所、産業および鉱業企業の電気エネルギーの受け取りと分布に使用され、回路の制御、保護、検出の機能を演奏します。頻繁に操作する場所でも使用できます。その特性には、輸入された腐食防止アルミニウム亜鉛板で作られたすべての金属モジュラーアセンブリ構造、高精度、軽量、および良好な強度が含まれます。幅広い適応性、強力な互換性、およびトロリーには、安全で信頼性の高い作業位置とテスト位置が装備されています。ケーブルルームには、「5つの保護」要件を満たす接地スイッチ、過電圧保護装置などが装備されており、安全な動作を確保するための圧力緩和チャネルが装備されています。

1.全メタルモジュラーアセンブリ構造、キャビネット本体は、強い腐食抵抗を備えた輸入アルミニウム亜鉛板で作られており、表面処理は必要ありません。CNC高精度機器によって処理され、高度な複数の折り畳み技術を使用します。接続は、リベットナットと高強度のボルトに接続されており、高精度、軽量、良好な強度です。

2。幅広い適応性と強力な互換性。トロリーには作業位置とテスト位置が装備されており、各位置には安全で信頼性の高いポジショニングとディスプレイデバイスがあります。

3.ケーブルルームには、接地スイッチ、過電圧保護装置などが装備されています。「5つの保護」要件を完全に満たしています。各部屋には、オペレーターの個人的な安全を確保するための圧力緩和チャネルが装備されています。

主な技術パラメーター

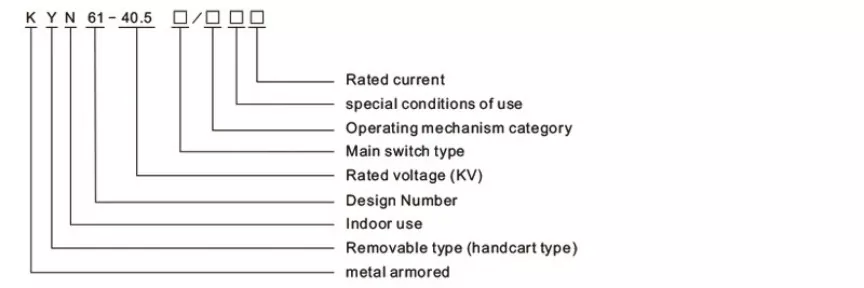

モデルの説明

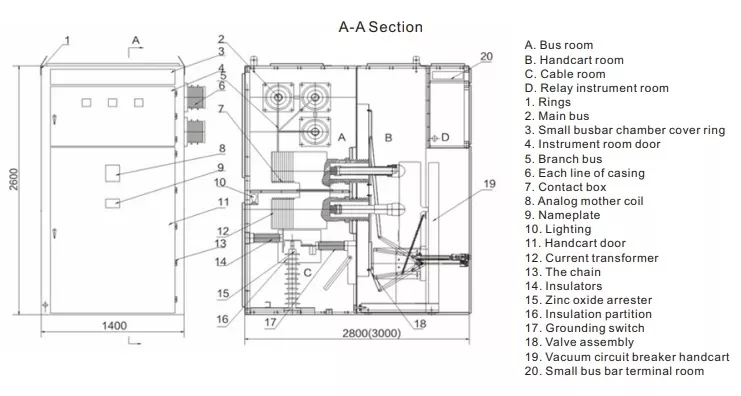

構造と取り付け寸法

作業環境：

タイムトリックエレクトリック33KV MV HV中程度の電圧電気電気スイッチギア使用環境：

1。周囲気温の上限： +40℃、下限：-10℃、毎日の平均温度は35℃を超えません。

2。高度は1000mを超えません。

3. 1日の平均相対湿度は95％以下であり、毎月の平均は90％以下です。

4.地震の強度は8レベルを超えません。

5.毎日の平均水蒸気圧は2.2kpaを超えず、毎月の平均は1.8kpaを超えません。

6.火災、爆発の危険、重度の汚染、化学腐食、重度の振動はありません。

7.特別な労働条件は、指定された条件を超える通常の環境条件下で使用される場合、ユーザーとメーカーによって交渉されるものとします。

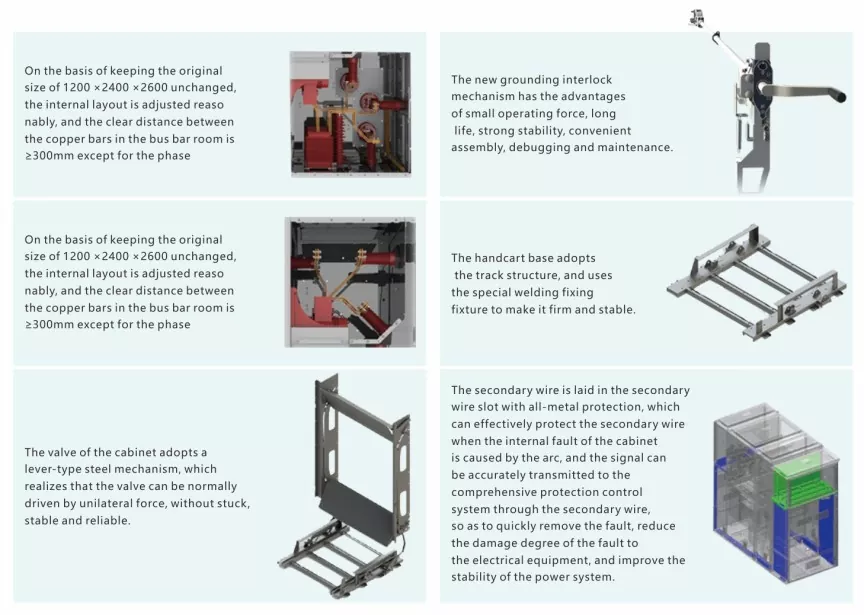

スイッチギアの利点と機能

33kV MV HV中程度の高電圧電気電気スイッチギアには、次の側面が含まれています。

1。金属鎧、組み立てられた構造、複数の組み合わせスキーム。
2。キャビネットは、CNC機器とレーザー切断装置で加工されたアルミニウム亜鉛板で作られており、高度なリベットナットと高強度ボルトに接続された高度な複数の折りたたみ技術を使用して、高精度、腐食抵抗、軽量、高強度、および強力な部分の汎用性を備えています。
3.さまざまな真空回路ブレーカーとSF6回路ブレーカーを装備できます。
4.トロリーには、作業、テスト、切断の3つのポジションがあります。各位置には、安全で信頼性の高いポジショニングおよびディスプレイデバイスがあります。
5.すべてのタイプのトロリーは、同じ仕様トロリーを自由に交換できるようにするために、モジュラー的な方法で構成されています。
6.メインスイッチ、トロリー、スイッチキャビネットのドア間の連動は、「5つの保護」機能を満たすために強制機械式ロックを採用しています。
7.すべての操作は、キャビネットのドアを閉じた状態で実行できます。
8.ケーブルルームには十分なスペースがあり、複数のケーブルを接続できます。
9。高速接地スイッチは、接地およびループ短絡に使用されます。
10。シェル保護レベルはIP3xであり、トロリールームのドアが開いている場合、保護レベルはIP2xです。
11.各高電圧室には、個人の安全を確保するための独立した圧力緩和チャネルがあります。
12。GB3906、IEC298およびその他の標準を遵守します。

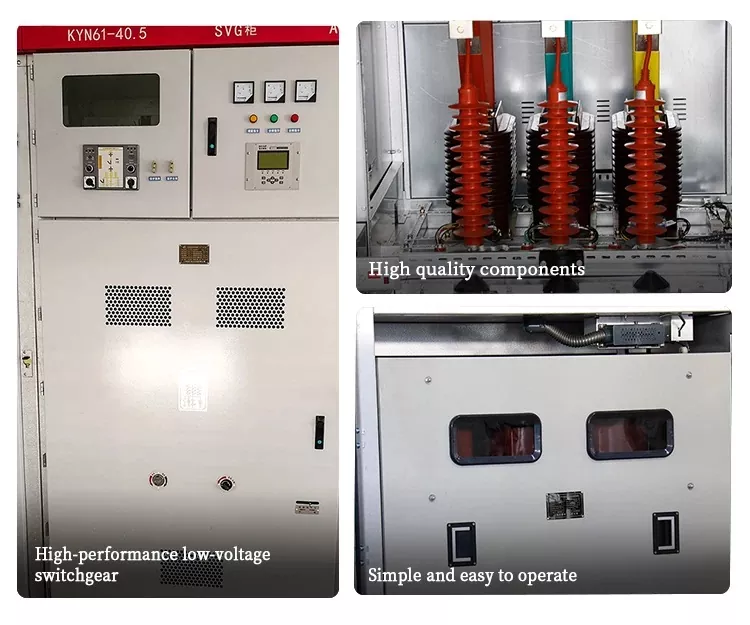

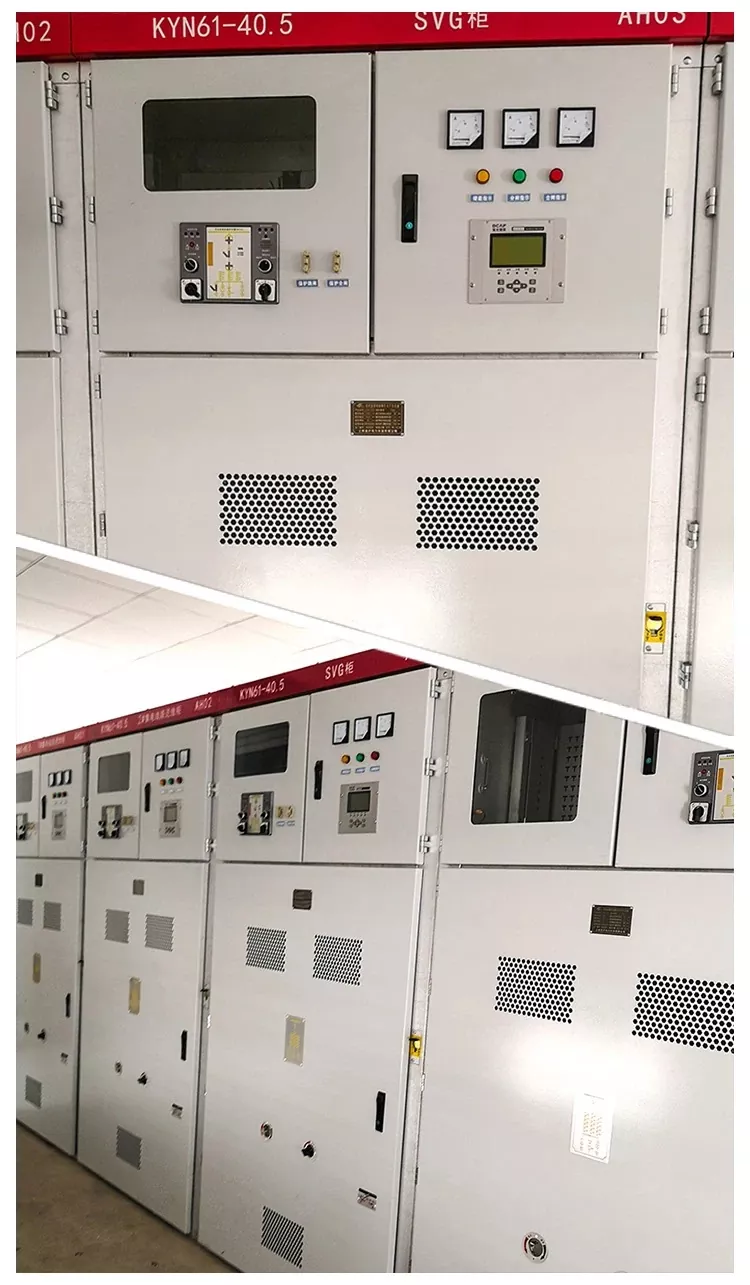

製品リアルショット

よくある質問

あなたの会社は私の要件に応じて製品をカスタマイズできますか？

はい、顧客の要件に応じて製品をカスタマイズできます。一般的に、顧客は回路レイアウト、電圧、電流などを提供するだけです。

あなたの最速の配達時間は何ですか？
通常、顧客の問い合わせを受け入れます。スイッチキャビネットの技術パラメーターが接続された後、価格表を発行し、実際の状況に基づいて生産時間と配送時間について顧客と通信するのに1〜2日かかります。

アフターセールスサービスはどうですか？

1年間の保証をサポートしています。通常の引用には、現場のアフターセールスサービスは含まれていません。無料のオンライン通信とガイダンスが利用可能です。
