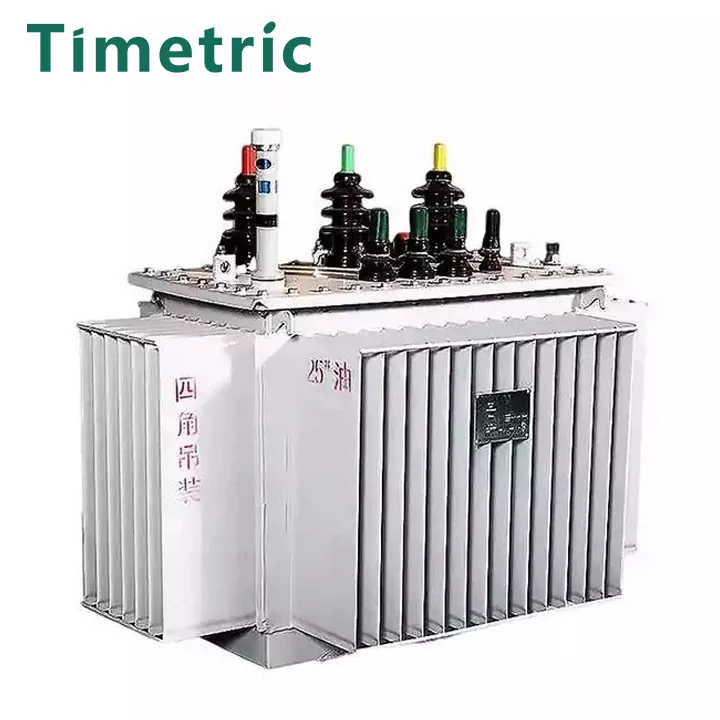

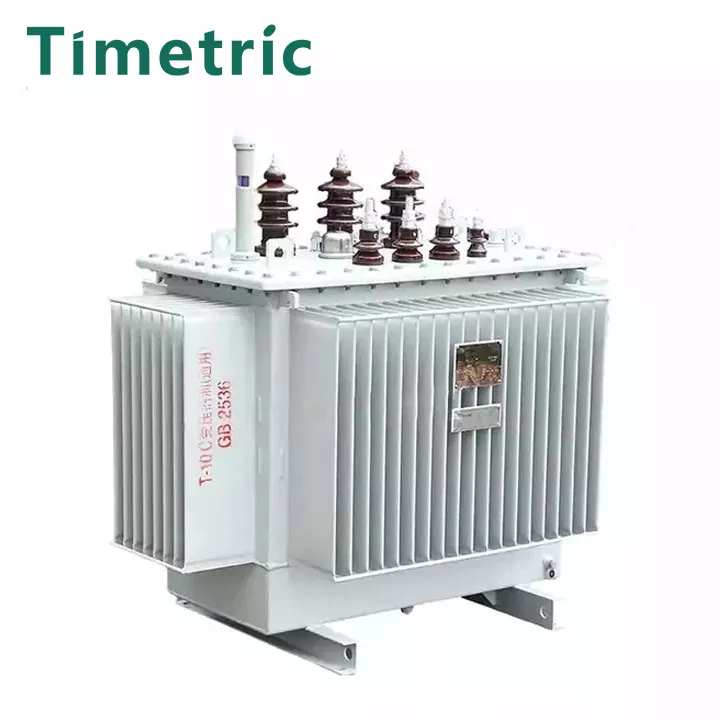

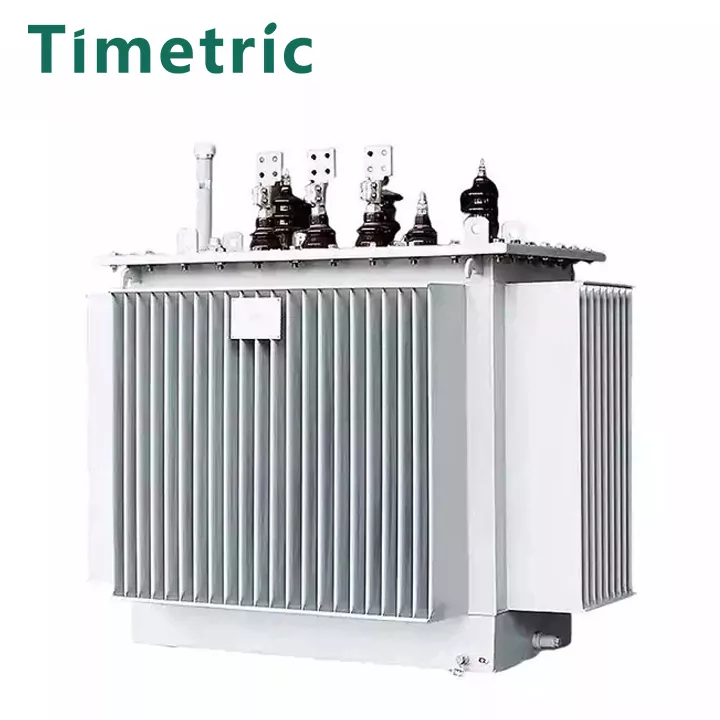

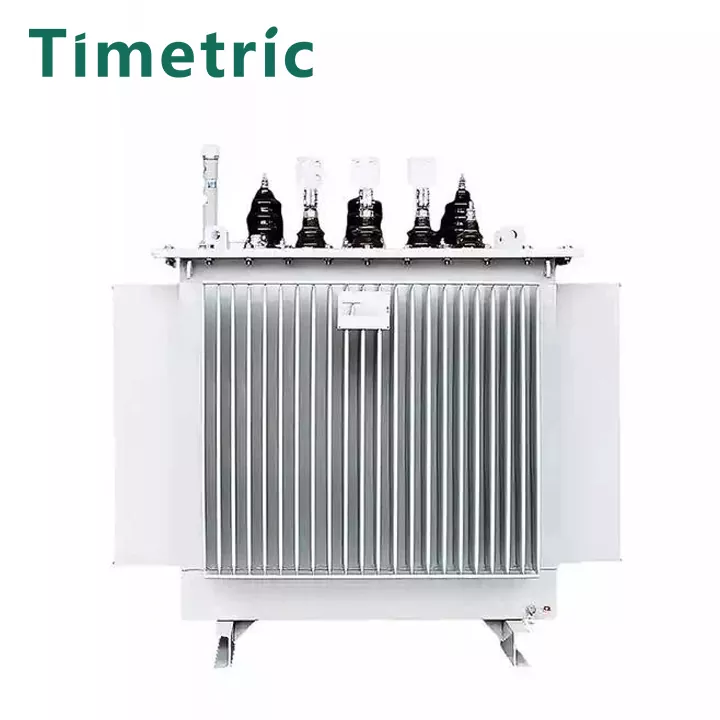

10kVオイル浸漬配電トランス

タイムトリックエレクトリック10kVオイル浸漬電力配電変圧器は、産業および鉱業企業と民間建物の電源および配電システムの重要な機器の1つです。ユーザーが使用する230/400Vバス電圧に10 kVまたは35 kVのネットワーク電圧を減らします。このタイプの製品は、AC 50（60）Hz、3フェーズ最大定格容量2500KVA（単相定格容量833KVA、単一相変圧器は一般に屋内（屋外）を使用できます）に適しており、容量が315KVAで、極値を超えていない場合、容量は315KVAである場合、極は315KVAである場合、ポールに極に設置できます。 30°、年間平均温度が20℃で、相対湿度は90％を超えません（周囲温度25°）、高度は1000mを超えません。上記の使用条件を満たしていない場合は、GB6450-86の関連規定に従って適切に調整する必要があります。

3相トランスと単相トランスに分けることができます。三相電力システムでは、通常、三相変圧器が使用されます。容量が大きすぎて輸送条件によって制限されている場合、3つの単相変圧器を使用して、三相電力システムでトランスグループを形成することもできます。

曲がりくねった区別：

2巻き変圧器と3巻き変圧器に分けることができます。一般的な変圧器は2巻き変圧器です。つまり、鉄のコアに2つの巻線があり、1つは主要な巻線であり、もう1つは二次巻線です。 3巻き変圧器は、容量が大きい（5600 kVaを超える）変圧器であり、3つの異なる電圧伝送ラインを接続するために使用されます。特別な場合、より多くの巻線を備えたサンドン変圧器も使用されます。

パラメーターテーブル

作業環境：

タイムトリックエレクトリック：

通常の中程度の条件下では、産業および鉱業企業、農業独立または付属の変電所、コミュニティ独立した変電所など、オイルインマー型変圧器または乾燥型変圧器を選択できます。利用可能な変圧器はS8、S9、S10、SC（B）9、SC（B）10などです。

温度環境

2220の長期的な安定性を維持します

350の短期操作に耐えることができます

complide幅の幅広い温度と湿度にわたる安定したパフォーマンス

250℃で溶けたり、流れたり、サポート燃焼をサポートしたりしないでください

hill 750の毒性または腐食性ガスは放出されません

電気負荷

1）分布トランスの容量を、計算された負荷（通常は火荷重を除く）を計算するために、さまざまな電気機器の施設容量と組み合わせる必要があります。補償された見かけの容量は、変圧器の容量と数を選択するための基礎です。一般的な変圧器の負荷率は約85％です。この方法は比較的単純で、容量を推定するために使用できます。

2）GB/T17468-1998「電力変圧器の選択のためのガイドライン」では、分布変圧器の能力をGB/T15164-94「オイルインマー型電力変圧器の負荷ガイドライン」またはGB/T17211-1998 "ドライタイプパワー変換器の荷重ガイドライン"ロードガイドラインに基づいて決定することを推奨しています。上記の2つのガイドラインは、コンピュータープログラムと通常のサイクルロード図を提供して、配信トランスの能力を決定します。

トランスの特徴と利点

機能と利点：

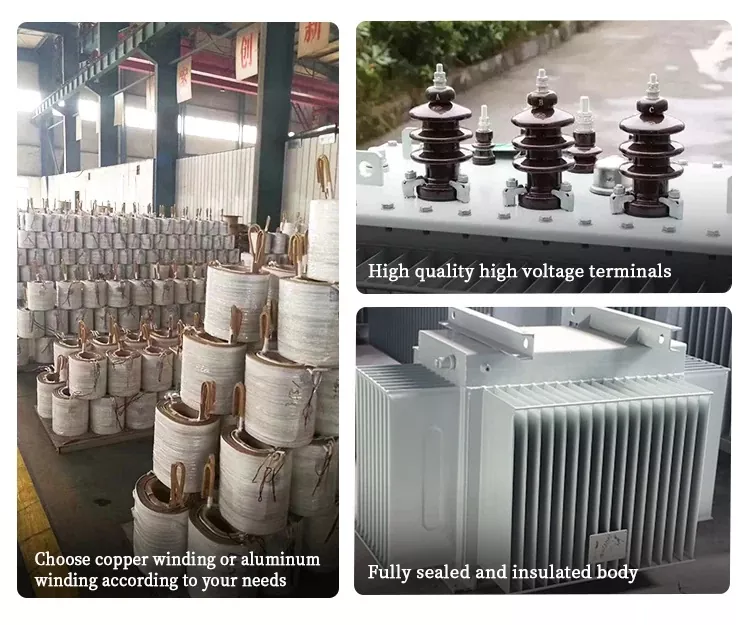

a。 10kvオイル浸漬配電変形器低電圧巻線は、一般に、銅導体を使用した小容量を除き、シャフトの周りに銅箔を備えた円筒構造を採用します。高電圧巻線は多層円筒形構造を採用しているため、巻線のアンペアターン分布がバランスが取れ、漏れ磁場が小さく、機械的強度が高く、短絡抵抗が強くなります。

b。コアと巻線はそれぞれ固定されています。デバイスの高さや低電圧鉛などの固定部品には、セルフロック防止ナットが装備されています。非変動コア構造が採用されており、輸送の振動に耐えることができます。

c。コイルとコアは真空乾燥されており、トランスオイルは真空オイルろ過とオイル注入プロセスを採用して、変圧器内の水分を最小限に抑えます。

d。オイルタンクは、温度変化によって引き起こされるオイルの体積変化を補うために呼吸機能を備えている波形シートを採用しています。したがって、この製品にはオイル貯蔵キャビネットがなく、明らかに変圧器の高さが低下します。

e。波形シートはオイル貯蔵キャビネットに取って代わるため、トランスオイルは外の世界から分離されており、酸素と水分の侵入を効果的に防ぎ、断熱性能の低下を引き起こします。

f。上記の5つのパフォーマンスポイントに基づいて、オイルに浸したトランスが通常の動作中にオイルを交換する必要がないことが保証され、これによりトランスのメンテナンスコストが大幅に削減され、トランスのサービス寿命が長くなります。

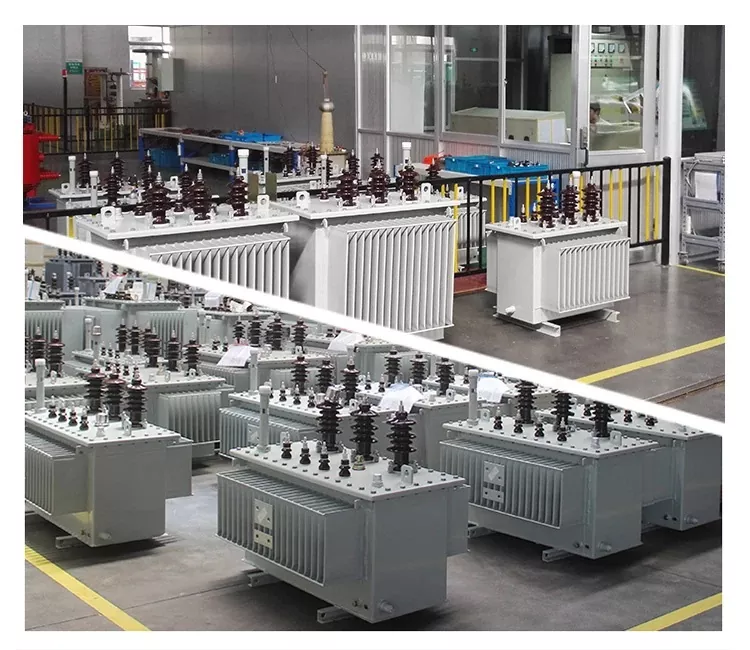

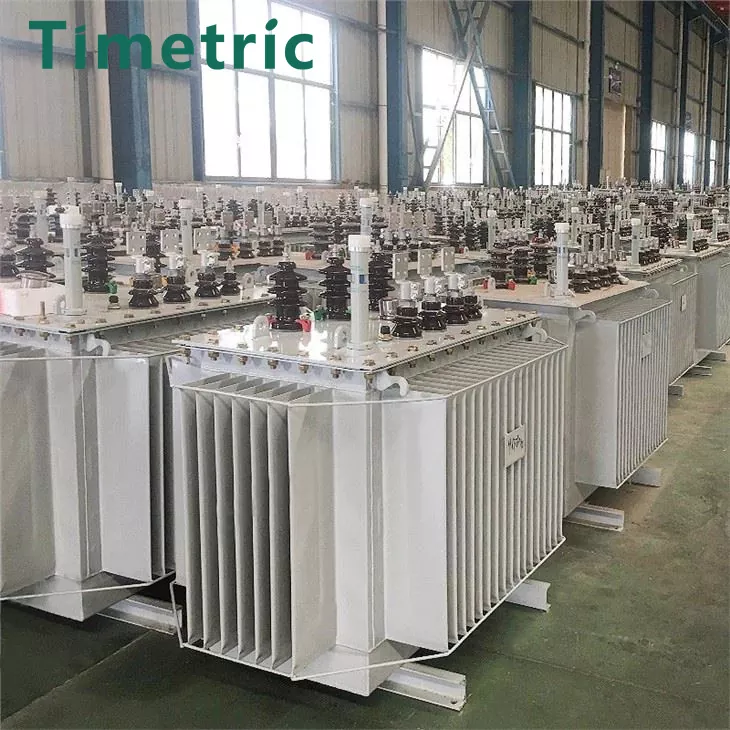

製品リアルショット

よくある質問

あなたの会社は、カスタマイズされた10kVオイル浸漬配電トランスを提供できますか？

もちろん、電圧、容量、電圧比、周波数、製品アプリケーション範囲、冷却方法など、可能な限りオイルインマー型トランスのすべての要件を可能な限り提供してください。

あなたの最速の配達時間は何ですか？

通常の状況では、顧客の問い合わせを受け入れ、オイル浸漬変圧器の特定のパラメーターを伝えて確認します。実際の生産時間は、購入量に従って決定されます。

アフターセールスサービスはどうですか？

1年間の保証をサポートしています。通常の引用には、現場のアフターセールスサービスは含まれていません。無料のオンライン通信とガイダンスが利用可能です。
